Impact Idler Roller Factory Direkte forsyning for gruvedrift og steinbruddstransportsystemer

YUFENG Slaghjulsrulle, også kjent som buffertomgang eller støtdempende transportrulle, er installert ved mate- og blankingspunktene til båndtransportører for å absorbere støtet som genereres når bulkmaterialer faller ned på transportbåndet. Rullen kombinerer et stål- eller HDPE-skall med elastiske gummi- eller polyuretanbufferkomponenter for å fordele støtkrefter og redusere konsentrert belastning på transportbåndet og støttestrukturen.

YUFENG tilbyr segmenterte gummiringer, integrert PU-lagging, HDPE, bunnstøt, galvaniserte og flammehemmende antistatiske slaghjul for gruvedrift, sement, tilslag, havne-, kjemiske og kullhåndteringssystemer. Rullediameter, buffermateriale, gummiringtykkelse, hardhet, tetningsstruktur og lagerkonfigurasjon kan velges i henhold til beltebredde, materialklumpstørrelse, fallhøyde og arbeidsmiljø.

Typer etter bufferstruktur

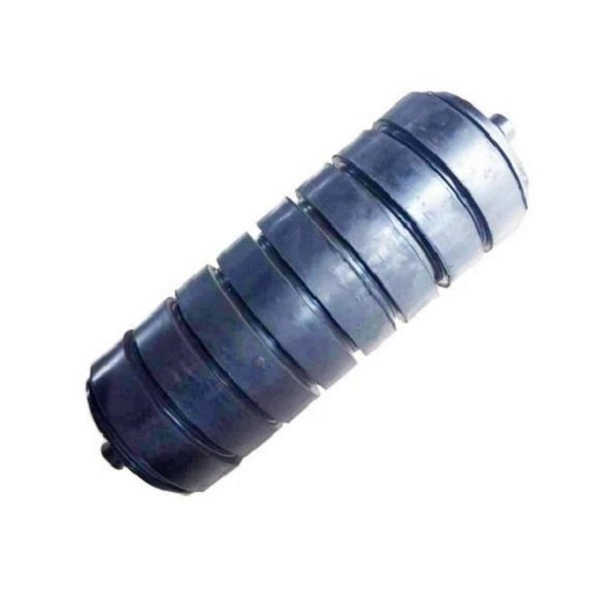

Segmentert gummiring slaghjul

Den segmenterte gummiringen består av flere uavhengige elastiske gummiringer arrangert rundt rullekroppen. Den separate ringstrukturen gjør at en individuell skadet ring kan skiftes ut uten å nødvendigvis erstatte hele valsen, noe som gjør den egnet for generelle gruve-, steinbrudd- og lastestasjoner med middels belastning.

Integrert PU-lagging slaghjul

Det integrerte PU-støthjulet bruker et kontinuerlig polyuretanbufferlag rundt valsen. Konstruksjonen i ett stykke reduserer ringforskyvning og gir slitestyrke for applikasjoner som involverer store materialklumper, større fallhøyder og gjentatte kraftige støt.

HDPE Shell Impact Idler

HDPE-støthjulet bruker et rulleskall av plast med en passende bufferstruktur for korrosive miljøer. Dens ikke-metalliske overflate unngår konvensjonell stålrust og kan vurderes for kysthavner, kjemiske anlegg og andre salttåke- eller fuktutsatte lasteområder.

Type rulle	Kjernekarakteristikk	Gjeldende arbeidsforhold
Segmentert gummiring slaghjul	Høy støtdemping og utskiftbare individuelle ringer	Generelle lastepunkter for gruve og steinbrudd med middels påvirkning
Integrert PU-lagging slaghjul	Slitasjebestandig bufferlag i ett stykke med stabil posisjonering	Lasteområder med høyt fall og tunge klumpmaterialer
HDPE Shell Impact Idler	Rustfri og motstandsdyktig mot utvalgte korrosive miljøer	Kysthavner og lasteområder for kjemikalieanlegg

Konfigurasjoner for forskjellige transportbåndseksjoner

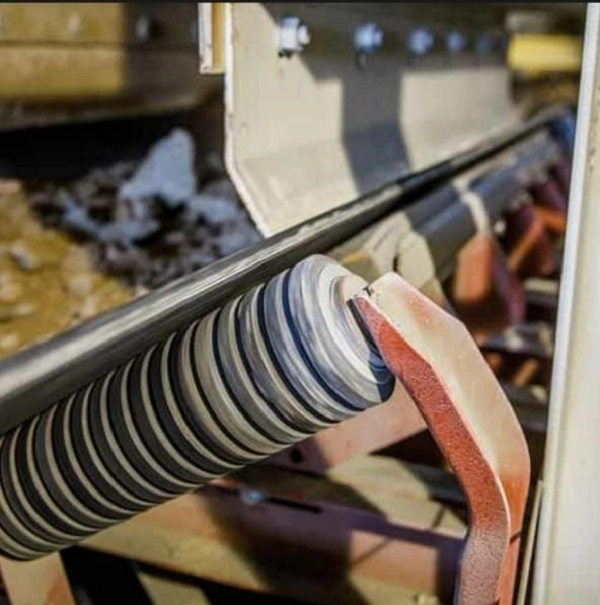

Segmentert gummiring slagrulle

Flere uavhengige gummiringer gir fordelt elastisk demping ved lastepunktet. Når en ring blir skadet eller slitt, kan den utskiftbare ringstrukturen forenkle vedlikeholdet sammenlignet med å erstatte hele valseenheten.

Integrert PU-lagging-støtrulle

Det kontinuerlige ytre laget av PU gir en jevn støtbuffrende overflate og er egnet for store klumpmaterialer som genererer gjentatte konsentrerte støt. Konstruksjonen i ett stykke unngår sidebevegelser som kan oppstå med separate ringer.

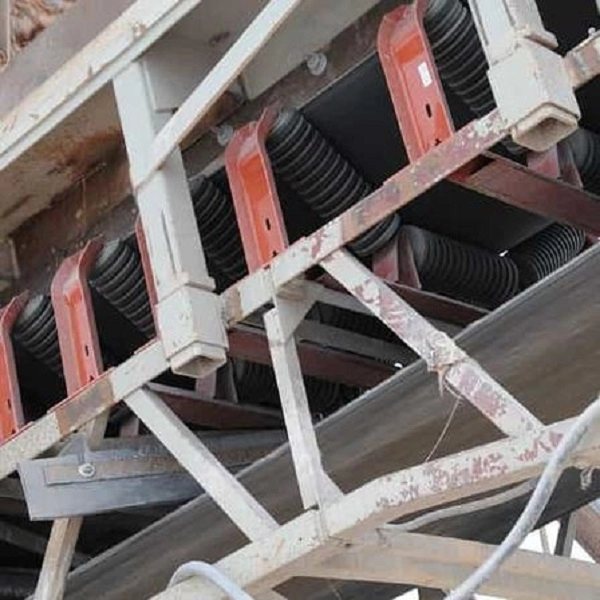

Gjennom Impact Idler Group

30°, 35° eller 45° tre-rullers trau-kollisjonsarrangement øker det støttede belteområdet mens materialet fordeles over flere rulleposisjoner. Den er egnet for brede og kraftige transportbånd som håndterer store mengder bulkmaterialer.

Varmgalvanisert slaghjul

Den galvaniserte ståloverflaten gir ekstra korrosjonsbeskyttelse for utendørs og fuktige lasteområder. Den kan brukes på friluftslagre, tilslagsanlegg og andre steder hvor valsen er utsatt for luftfuktighet.

HDPE Anti-korrosjon Impact Tomgang Roller

HDPE-skallet eliminerer metalloverflaterust og kan velges der saltspray, fuktighet eller utvalgte kjemiske medier kan påvirke konvensjonelle stålvalser. Den er egnet for kystbrygger og lastestasjoner for kjemisk materiale.

Flammehemmende antistatisk støthjul

Denne konfigurasjonen kombinerer et ledende buffermateriale med flammehemmende egenskaper for gjeldende underjordiske kullgruvelastingsområder. Den spesifikke rullen og støttesystemet bør velges i henhold til gruvens gjeldende sikkerhetskrav.

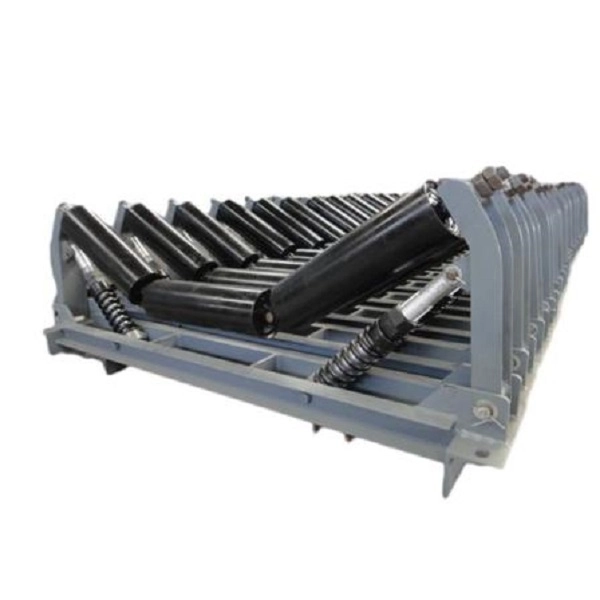

Spesifikasjoner

Rullediameter

YUFENG gir standard ytre diameter på støthjul på 76, 89, 108, 114, 133, 168, 194 og 219 mm. Diametervalg bør ta hensyn til båndbredde, båndhastighet, støtbelastning og transportbåndets rammedesign.

Tilpasset transportbåndbredde

Valseserien kan matches med transportbåndbredder på ca. 500–2400 mm. Rullelengde, akseldimensjoner og bufferarrangement kan tilpasses i henhold til transportbåndstrukturen.

Bufferringtykkelse og hardhet

Tykkelsen og hardheten til gummi- eller PU-bufferkomponenter kan justeres i henhold til materialklumpstørrelse, fallhøyde og forventet slagintensitet.

Kompatibilitet med transportbånd

YUFENG Impact Idler Rollers kan konfigureres for DTII, TD75 og CEMA-type transportbånd. Eksisterende rammetegninger eller rulledimensjoner kan leveres for utskifting og prosjektmatching.

Impact Absorption og Roller Design

Elastisk bufferlag

Bufferlaget av gummi eller polyuretan gir elastisk deformasjon når bulkmateriale faller ned på beltet, noe som reduserer den direkte overføringen av slagenergi til beltekroppen og støttestrukturen.

Distribuert Impact Support

Ved å bruke flere slagruller over lasteområdet fordeles slagkraften i stedet for å konsentrere hele lasten på ett punkt. Antall og avstand mellom ruller bør bestemmes i henhold til materialvekt, fallhøyde og transportørdesign.

Rullekonsentrisitet

Nøyaktig maskinering av røret og akselen bidrar til å opprettholde stabil rullerotasjon under tung belastning. YUFENG spesifiserer rulleskallkonsentrisitet på ≤0,5 mm for den refererte standardkonfigurasjonen.

Lagerbeskyttelse

Flertrinns labyrint- og gummikontakttetningssystemer bidrar til å beskytte lagerhulrommet mot støv, vann og materialforurensning under drift ved bulklaststasjoner.

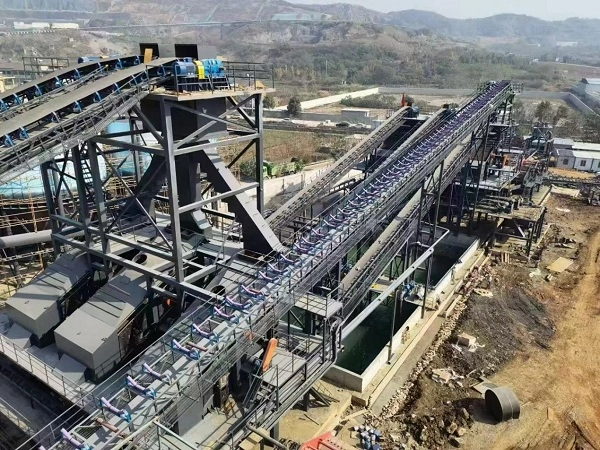

Tilpasningsalternativer

Buffermateriale

YUFENG tilbyr bufferringer av naturgummi, integrerte PU-polyuretanlag og HDPE-baserte konfigurasjoner i henhold til krav til støt, slitasje og korrosjon.

Roller Shell Materiale

Q235 karbonstål og 304 skallalternativer i rustfritt stål er tilgjengelige. HDPE-skallkonfigurasjoner kan også velges for korrosjonsfølsomme miljøer.

Overflatebehandling

Elektrostatisk belegg og varmgalvanisering er tilgjengelig for stålrulleskall, mens ytre strukturer av PU eller gummi kan leveres i henhold til valgt slagkonfigurasjon.

Forseglingssystem

Dobbel eller trippel kompositt nylon labyrint tetningsstrukturer kan konfigureres med gummikontaktpakninger for å forbedre støv- og vannbeskyttelsen rundt lagerenheten.

Konfigurasjon av lager

Innenlandske høypresisjonslagre eller importerte SKF/FAG C3-klaringslagre kan velges i henhold til kontinuerlige driftskrav og kundespesifikasjoner.

Spesiell miljøkonfigurasjon

Lavtemperaturbestandige eller flammehemmende antistatiske buffermaterialer kan spesifiseres for gruvedrift i kalde områder og underjordiske i henhold til de nødvendige arbeidsforholdene.

Materialer og kvalitetskontroll

Roller Shell

Standard slaghjul i stål bruker Q235 høyfrekvent ERW stålrør, mens HDPE-modeller bruker virgin HDPE-materiale. Skallmål og veggtykkelse kan tilpasses spesifisert slaglast.

Rulleaksel

Skaftet bruker 45# kaldtrukket massivt rundstål i standardkonfigurasjonen, og gir motstand mot bøyning under gjentatte støt og radielle belastninger.

Buffermateriale

Høyelastisk naturgummi eller slitesterkt polyuretanråmateriale velges i henhold til den nødvendige støtdemping og slitasjeytelse.

Peiling

C3-klaring kulelager med dype spor gir den roterende støtten for rulleenheten. Lagervalg påvirker kjøremotstand, varmeutvikling og levetid.

Forseglingskomponenter

Labyrintringer i nylon med høy seighet og værbestandige nitrilgummitetninger brukes for å beskytte lagerhulen mot støv og fuktighet.

Inspeksjon av innkommende materiell

Stålrør, aksler, lagre og buffermaterialer prøves for gjeldende rotasjon, dimensjonale, aldring og slagrelaterte egenskaper før de går inn i monteringsverkstedet.

Ytelsesindikatorer

Ytelseselement	Standardkrav	Teststandard
Rotasjonsmotstandskoeffisient	≤0,008	ISO 15365
Støv- og vannbeskyttelsesgrad	IP65	IP Test Standard
Nominell belastningslevetid	≥30 000 arbeidstimer	Fabrikkakselerert aldringstest
Roller Shell Konsentrisitet	≤0,5 mm	Skiveindikatortest
Slitasjetap av gummibufferring	≤1,0 cm³/1,61 km	ISO 4649
Lager anti-aldringstid	≥500 timer høytemperatur aldringstest	Intern laboratorietest

Faktisk støtdemping, levetid og lastekapasitet avhenger av valsediameter, buffermateriale, hardhet, beltebredde, materialklumpstørrelse, fallhøyde, transporthastighet og driftsmiljø.

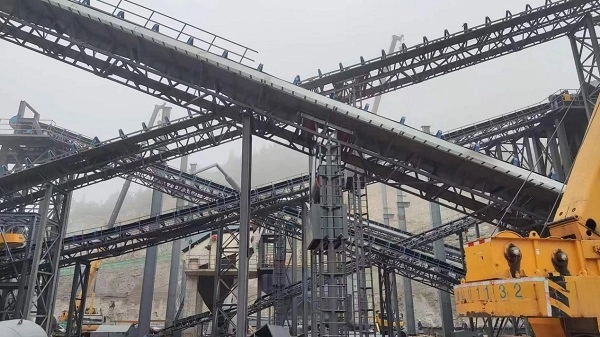

Installasjon og utskifting

Installasjon av ny fôringsramme

Støttehjulsstøtterammen er festet i den utformede blankingsposisjonen. Begge rulleakselendene er på linje med støttebrakettene og låst med de spesifiserte pinnene eller boltene. Hele gruppen skal rotere fritt før transportøren settes i drift.

Impact Idler Group Arrangement

For høyfalls-knusermatingspunkter kan omtrent tre til fem grupper med støthjul plasseres innenfor omtrent 5 m fra lasteområdet for å fordele støt med konsentrert materiale. Det nøyaktige arrangementet bør bestemmes i henhold til transportørens design.

Utskifting av bufferring

For segmenterte gummiringkonfigurasjoner kan en skadet individuell bufferring skiftes ut når rullestrukturen tillater det. Hvis rullerøret, akselen eller lageret er skadet, bør hele rulleenheten skiftes ut.

Sikkerhet under utskifting

Transportøren må stoppes og isoleres fra strømkilden før vedlikehold av støthjulet. Etter installasjon bør rullerotasjon, aksellåsing og belteinnretting kontrolleres før utstyret startes på nytt.

Søknader etter lastetilstand

Knuser fôringspunkter

Støthjul er vanligvis installert under utløpspunkter for knusere der store steiner eller malm kan falle fra en betydelig høyde og generere konsentrert støt på transportbåndet.

Gruvedrift og steinbrudd

Segmenterte gummi- og PU-støthjul kan velges for malm-, tilslags- og steinhåndteringssystemer i henhold til materialklumpstørrelse, lastehøyde og transportbåndkapasitet.

Sement- og aggregatplanter

Slagvalsegrupper kan støtte transportørseksjoner som mottar kalkstein, klinker, grus og andre bulkmaterialer fra knuse- eller siktingsutstyr.

Kyst- og kjemiske lasteområder

HDPE-støthjul kan vurderes der saltspray, fuktighet eller utvalgte kjemiske medier skaper en korrosjonsrisiko for konvensjonelle stålkomponenter.

Underjordisk gruvedrift

Gjeldende flammehemmende og antistatiske støthjulskonfigurasjoner kan leveres for underjordiske lastepunkter der transportørsystemet må oppfylle relevante gruvesikkerhetskrav.

Standarder og kvalitetsdokumentasjon

Conveyor industristandarder

YUFENG Impact Idler Rollers er produsert med referanse til CEMA, GB/T10595 og ISO15365 krav til transportbåndutstyr og rulleytelse.

Sikkerhetskrav

Valser for underjordiske gruveapplikasjoner kan konfigureres i henhold til relevante sikkerhetskrav for kullgruve. Den gjeldende sertifiseringen avhenger av den spesifikke produktstrukturen og prosjektkravene.

Eksporter dokumentasjon

Tilgjengelig dokumentasjon kan inkludere ISO9001 kvalitetsstyringssertifisering, CE-eksportdokumentasjon, SGS-råvareinspeksjonsrapporter, sikkerhetstestdokumenter for kullgruve og testrapporter for støtmotstand og levetid fra fabrikken i henhold til produktkonfigurasjonen.

Matchende transportbåndsystemprodukter

Transportbånd serien

YUFENG kan levere stofftransportbånd, stålsnortransportbånd, sideveggtransportbånd, rørtransportbånd, mønstret transportbånd og grovt topptransportbånd for komplette bulkmaterialhåndteringssystemer.

Andre transportørruller

Støtteruller inkluderer traubærende løpehjul, returløpehjul, selvjusterende løpehjul og tilsvarende støttebraketter for forskjellige transportørseksjoner.

Gummi tilbehør

Slitasjebestandige gummiplater, transportbåndslistgummi, vulkaniseringsreparasjonslim og lappesett kan leveres for installasjon og vedlikehold.

HDPE Pipeline Series

HDPE Water Pipe og HDPE Dredge Pipe kan leveres for ekstra vann- og slurrytransport i gruvedrift og industriprosjekter.

Tilpasset behandling

Rullediameter, skallveggtykkelse, bufferhardhet, gummiringdimensjoner og tetningsstruktur kan justeres i henhold til kundens arbeidstegninger og støtforhold.

Emballasje og lagring

Slagruller med liten diameter

76, 89 og 108 mm slagruller kan buntes med ståltråd, utstyrt med beskyttelseshetter på begge akselendene og pakkes i solide trekasser for transport.

Store tunge slagruller

168, 194 og 219 mm slagruller kan arrangeres på trepaller, beskyttet med plastfilm og sikret for å redusere overflateskader og bevegelse under containertransport.

HDPE Impact Idlers

HDPE slagruller kan separeres med skum eller andre dempende materialer for å forhindre kollisjon og overflateskader under lasting og lossing.

Oppbevaringskrav

Impact rollers should be stored horizontally on pallets with a stacking height of no more than 1.2 m. Gummi- og PU-bufferkomponenter bør beskyttes mot langvarig direkte sollys, høye temperaturer, regnvann og andre forhold som kan fremskynde aldring av materialet.

Hvordan velge riktig slagrulle

Materiale fallhøyde

Materialets fallhøyde er en viktig parameter fordi høyere falldistanser genererer større slagenergi. Buffermaterialet og slagvalsearrangementet bør velges i henhold til den faktiske lastehøyden.

Materiale Klumpstørrelse

Store og skarpe klumpmaterialer krever sterkere støtdemping og kan være bedre egnet til PU- eller forsterkede gummistøtstrukturer enn standardruller.

Transportbåndbredde

Angi transportbåndets bredde og eksisterende rammedimensjoner slik at rullelengde, diameter, akselkonfigurasjon og støttestruktur kan tilpasses riktig.

Arbeidsmiljø

Fuktighet, saltspray, kjemisk eksponering, utendørs installasjon og temperatur bør vurderes når du velger karbonstål, galvanisert stål, rustfritt stål, HDPE eller spesialiserte buffermaterialer.

Nødvendig vedlikeholdsmetode

Segmenterte gummiringdesign kan vurderes der utskiftbare bufferringer foretrekkes, mens integrerte PU-konfigurasjoner kan være mer hensiktsmessige når det kreves et kontinuerlig slitesterkt ytre lag.

Be om et tilbud på Slaghjulsrulle

Nødvendige tekniske parametere

For et nøyaktig tilbud fra fabrikken, oppgi samsvarende transportbåndbredde, rullens ytre diameter, type slaghjul, materialfallhøyde, materialklumpstørrelse, arbeidsmiljø, total bestillingsmengde og målleveringsport.

YUFENG tekniske ingeniører kan evaluere passende rullediameter, skallmateriale, bufferstruktur, lager, tetningssystem og støtteramme i henhold til belastningsforholdene.
