Ledende produsent av transportbånd med tomgangsramme for gruvedrift og bulkmaterialhåndteringssystemer

Conveyor Idler Frame er støttestrukturen som brukes til å installere og plassere transportørruller på båndtransportsystemer. Den kobler sammen løpehjul, returløpehjul, slaghjul og selvjusterende løpehjul med transportørstrukturen, og sikrer at rullene opprettholder riktig innretting og gir stabil støtte til løpebåndet.

Under kontinuerlig transport, bærer tomgangsrammen vekten av bulkmaterialer, beltespenning og slagkrefter som genereres ved lastepunkter. En feil utformet ramme kan forårsake feiljustering av ruller, problemer med beltesporing, ujevn slitasje og uventet nedetid. Derfor er det avgjørende å velge en pålitelig støttestruktur for å forbedre transportørsystemets stabilitet.

YUFENG produserer komplette serier med tomgangsramme i henhold til TD75, DT II(A), CEMA og ISO relaterte krav. Ved å bruke høykvalitets Q235/Q355 stål, presisjonssveiseprosesser og valgfri anti-korrosjonsbehandling, er YUFENG-rammer mye brukt i gruvedrift, steinbrudd, sement, kraftverk, havne- og bulkmaterialhåndteringsprosjekter.

Ulike rammetyper for ulike transportbåndseksjoner

Ulike transportørseksjoner krever forskjellige bærekonstruksjoner. YUFENG tilbyr flere rammedesign i henhold til installasjonsposisjon, lastetilstand og miljøkrav.

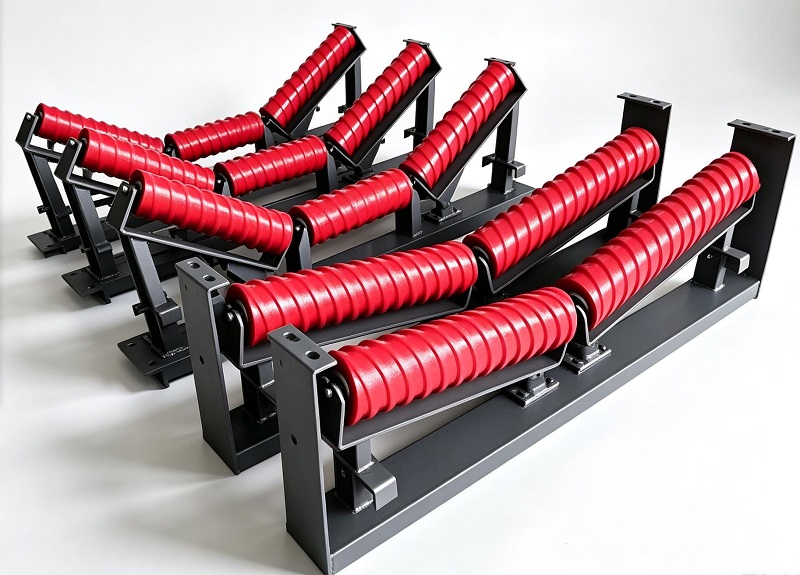

Trug tomgangsramme

Trough-hjulsramme er hovedsakelig installert på bæresiden av båndtransportører. Strukturen med tre ruller danner en trauform som støtter bulkmaterialer og øker transportkapasiteten. Standard bunnvinkler inkluderer 20°, 30°, 35° og 45°.

Denne typen brukes ofte i kullgruver, tilslagsanlegg, sementfabrikker og bulkmaterialetransportsystemer der kontinuerlig materialstøtte er nødvendig.

Returner tomgangsramme

Returhjulsramme er installert på retursiden av transportørsystemer for å støtte det tomme båndet etter materialutslipp. Den enkle strukturen gir tilstrekkelig stivhet samtidig som den tillater praktisk bytte av rulle og rutinemessig inspeksjon.

Fordi returseksjoner bærer mindre belastning sammenlignet med bæreseksjoner, velges lette design vanligvis for å redusere den totale vekten av transportbåndstrukturen.

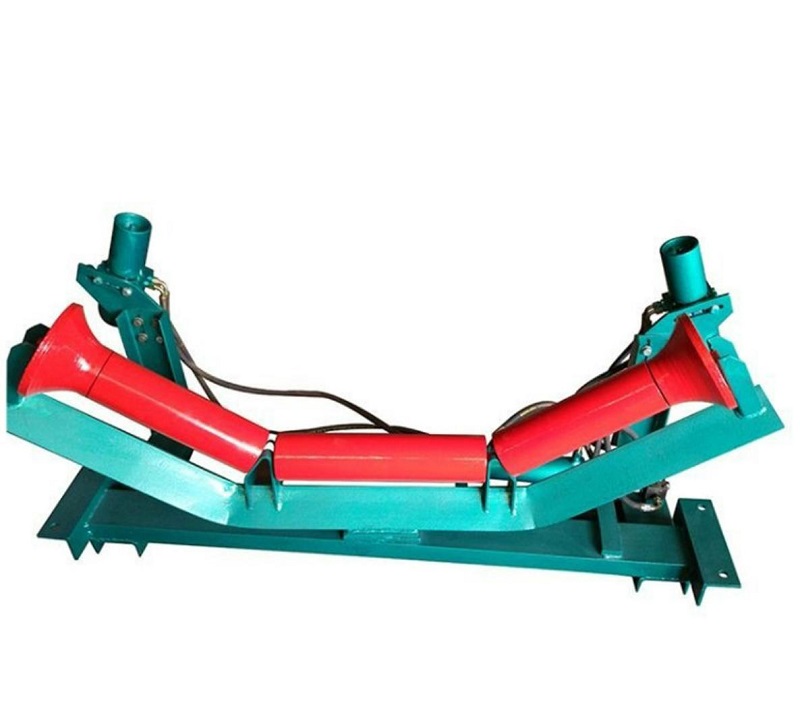

Selvjusterende tomgangsramme

Selvjusterende mellomhjulsramme er utformet for å korrigere reimavvik under drift. Når beltebevegelsen flytter seg bort fra senterlinjen, genererer den roterende støttemekanismen en styrekraft som hjelper til med å gjenopprette normal beltesporing.

Den er egnet for langdistansetransportører, overføringspunkter og applikasjoner der båndvandring ofte kan forekomme.

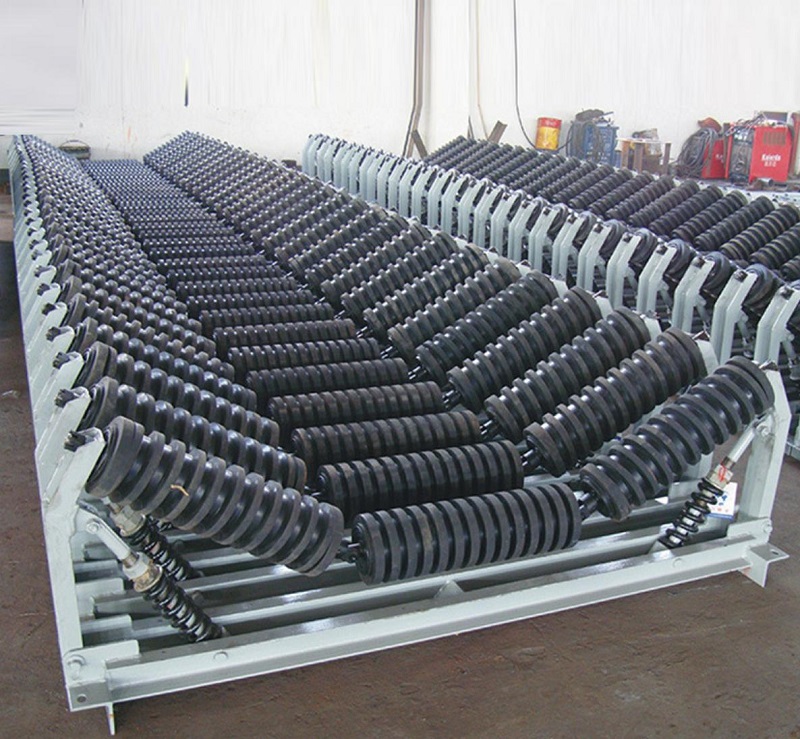

Slaghjulsramme

Slaghjulsramme bruker forsterket stålkonstruksjon for områder utsatt for sterk materialpåvirkning. Den er normalt installert på innmatingspunkter der stor malm, kull eller tilslag faller ned på transportbåndet.

Den forsterkede strukturen fungerer sammen med slagruller for å absorbere belastningsstøt og redusere deformasjonsrisikoen under tunge forhold.

Opphengt ramme av H-type

Opphengt H-type tomgangsramme bruker en hengende installasjonsmetode uten å kreve tradisjonell fundamentmontering. Dens modulære design gjør det enklere å justere og installere på begrensede plass.

Det brukes ofte i underjordiske gruvetunneler, mobile transportører og prosjekter der installasjonsfleksibilitet er viktig.

Galvanisert tomgangsramme

For utendørs eller korrosive arbeidsmiljøer, tilbyr YUFENG varmgalvaniserte tomgangsrammer. Den galvaniserte overflaten forbedrer rustmotstanden og bidrar til å forlenge levetiden i kysthavner, kjemiske anlegg og friluftslagre.

Utvalg basert på transportbånds arbeidsforhold

Valget av riktig transportbåndsramme avhenger av flere faktorer, inkludert båndbredde, materialvekt, slagnivå, transportbåndlengde og installasjonsmiljø.

For standard transport av bulkmateriale gir bunnhjulsrammer stabil bærestøtte. For tunge gruvedriftsapplikasjoner med store klumpmaterialer anbefales forsterkede støtrammer ved lastesoner for å håndtere plutselige støtkrefter.

Langdistansetransportsystemer krever vanligvis selvjusterende rammer med riktige intervaller for å redusere belteavvik. For kystnære eller kjemisk korrosive miljøer hjelper galvanisert behandling med å forbedre korrosjonsmotstanden og redusere vedlikeholdskravene.

Teknisk struktur og tilpassede alternativer

YUFENG Conveyor Idler Frame kan tilpasses i henhold til kundetegninger, transportørspesifikasjoner og prosjektforhold. Ulike strukturelle konfigurasjoner er tilgjengelige for å matche ulike transportbånddesign.

Rammematerialet kan velges fra Q235 karbonstål for standardapplikasjoner eller Q355 høyfast stål for tunge transportsystemer. Overflatebehandlinger inkluderer elektrostatisk maling og varmgalvanisering i henhold til miljøkrav.

Kunder kan tilpasse bunnvinkel, monteringsdimensjoner, rammehøyde, hullposisjoner og installasjonsmetoder. Ytterligere tilbehør som tomgangsaksler, fjærklemmer og høyfaste bolter kan også leveres sammen.

Ytelsesfordeler med YUFENG Idler Frame

YUFENG Conveyor Idler Frame fokuserer på strukturell pålitelighet, dimensjonsnøyaktighet og langsiktig driftsstabilitet. Hver ramme er designet for å redusere transportbåndvedlikeholdskravene og støtte kontinuerlig materialtransport under forskjellige arbeidsforhold.

Sterk struktur og pålitelig sveising

YUFENG bruker kvalifiserte Q235 og Q355 stålmaterialer for å produsere tomgangsrammer. Sammenlignet med tynnveggede materialer av lav kvalitet gir høyfast stål bedre motstand mot deformasjon under tung belastning og støt.

Profesjonelle sveiseprosesser sikrer jevne sveisesømmer og stabil strukturell styrke. Sveisinspeksjon utføres før levering for å redusere risiko forårsaket av ufullstendig sveising, sprekker eller strukturell deformasjon.

Nøyaktig rulleinstallasjonsposisjon

Installasjonsnøyaktigheten til tomgangsrammer påvirker transportbånddriften direkte. YUFENG kontrollerer monteringsdimensjoner og hullposisjoner i henhold til TD75, DT II(A) og CEMA relaterte spesifikasjoner.

Nøyaktig posisjonering hjelper rullene med å opprettholde riktig justering, reduserer ujevn rulleslitasje, belteavvik og ytterligere driftsmotstand.

Fleksibel overflatebeskyttelse

Ulike miljøer krever forskjellige korrosjonsbeskyttelsesmetoder. Standardrammer kan bruke spraybelegg med høy vedheft, mens varmgalvanisert behandling er tilgjengelig for utendørs, kystnære og kjemisk korrosive forhold.

Overflatebehandlingen forbedrer rustmotstanden og bidrar til å opprettholde stabil ytelse under langvarig drift.

Enkelt vedlikeholdsdesign

Den standardiserte strukturen til YUFENG-rammer tillater praktisk valseinstallasjon og utskifting. Operatører kan fullføre rutinemessig vedlikehold uten komplisert modifikasjon av transportbåndstrukturen.

Modulære design som suspenderte H-type rammer gir ekstra fleksibilitet for underjordiske og begrensede applikasjoner.

Kompatible transportbåndsystemkomponenter

YUFENG Conveyor Idler Frame kan matches med ulike transportørkomponenter, inkludert trauvalser, returruller, slagruller, belterensere, slagbunner og transportbånd.

Denne kompatibiliteten hjelper kundene med å kjøpe komplette transportbåndsystemkomponenter fra én leverandør og forenkle prosjektledelsen.

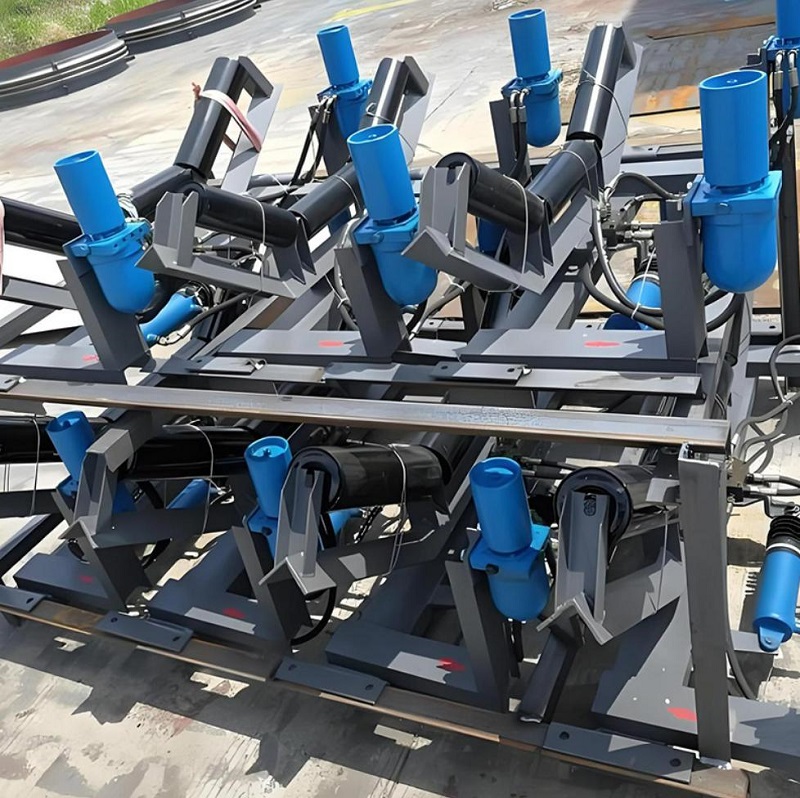

Conveyor Idler Frame Supporting Products

Installasjons- og idriftsettelsesveiledning

Riktig montering av rammen er viktig for å oppnå stabil transportørytelse. YUFENG anbefaler å sjekke installasjonsposisjon, innretting og festeforhold før utstyret tas i bruk.

TRINN 01

Installasjon av fast ramme

For trau- og returløpsrammer, installer rammen på transportørbjelken og stram alle høyfaste bolter. Rammer installert på samme transportørseksjon skal forbli parallelle og på linje med transportørens senterlinje.

Etter å ha festet rammen, installer tomganger og kontroller om rullene roterer jevnt uten unormal motstand.

TRINN 02

Installasjon av selvjusterende ramme

Selvjusterende rammer bør installeres med passende intervaller i henhold til kravene til transportørens design. Den roterende mekanismen må forbli fleksibel og bør ikke låses under installasjonen.

Etter igangkjøring, observer beltesporingsytelsen og bekreft at selvkorrigeringsfunksjonen fungerer som den skal.

TRINN 03

Installasjon av slagramme

Slaghjulsrammer bør installeres ved materialtilførselspunkter der fallende materialer genererer sterk støtkraft. Forsterkede festemetoder kan være nødvendig i henhold til faktiske belastningsforhold.

Kontroller før bruk om rammen forblir rett og fri for deformasjoner.

TRINN 04

Rutinemessig inspeksjon

Regelmessig inspeksjon bør omfatte kontroll av sveisesømmer, bolter, overflatebeleggets tilstand og mulig deformasjon. Løse bolter bør strammes umiddelbart, mens skadede rammer bør repareres eller skiftes ut i tide.

Matchende produkter for transportbåndsystemer

YUFENG tilbyr integrerte støtteprodukter for bulkmaterialetransportprosjekter, og hjelper kundene med å bygge komplette transportbåndløsninger.

Transportbåndsrulleprodukter

Støtteprodukter inkluderer trauhjul, returhjul, slaghjul, selvrensende spiralhjul, returløpere av gummi og selvjusterende løpehjul.

Transportbånd tilbehør

YUFENG leverer slagbunner for transportbånd, båndrensere, skjørtgummi, slitesterke gummiplater og annet tilbehør for å forbedre transportørens ytelse.

Komplette transportbåndløsninger

Tilgjengelige transportbånd inkluderer EP-stofftransportbånd, stålsnortransportbånd, gruve PVC/PVG solide vevde belter og chevron-belter.

Materialvalg og kvalitetskontroll

Materialkvalitet påvirker direkte levetiden og sikkerheten til transportbåndstøttekonstruksjoner. YUFENG velger pålitelige materialer og utfører inspeksjonsprosedyrer før forsendelse.

Stål materiale

Hovedrammer bruker Q235B karbonstål for standardapplikasjoner og Q355B høystyrke lavlegert stål for tunge transportbåndprosjekter som krever høyere lastekapasitet.

Overflatebehandling

Tilgjengelige overflatebehandlinger inkluderer elektrostatisk epoksyspraymaling og varmgalvanisering. Kunder kan velge passende beskyttelse i henhold til driftsmiljøet.

Festemidler og sveisematerialer

Høystyrke 8.8 bolter, fjærskiver og anti-løs muttere brukes for pålitelig montering. Sveisematerialer velges i henhold til uedelt metallkrav for å sikre strukturell styrke.

Hver produksjonsbatch gjennomgår utseendeinspeksjon, dimensjonsmåling og sveisekvalitetskontroll. Produkter med deformasjon, manglende sveiser eller dimensjonsavvik avvises før levering.

Standarder og sertifiseringer

YUFENG Conveyor Idler Frame er produsert i henhold til anerkjente standarder for transportbåndutstyr, inkludert GB/T10595-2017, TD75 og DT II(A) designspesifikasjoner. Produktene er også utformet med referanse til CEMA og ISO internasjonale krav til transportbånd.

For internasjonale prosjekter kan YUFENG gi ISO9001:2015 kvalitetsstyringssertifisering, CE-sertifisering, SGS-inspeksjonsrapporter og andre tekniske dokumenter i henhold til kundens krav.

Tekniske ytelsesindikatorer

Ytelseselement	Standardkrav	Testgrunnlag
Ramme tillatt avbøyning under nominell belastning	≤1/1000 span	Fabrikktest av statisk belastning
Kvalitet på sveisesøm	Ingen sprekk, ufullstendig penetrering eller slagginnlemming	Visuell og ultralyd punktinspeksjon
Varmforsinkende lagtykkelse	≥65 μm	Magnetisk tykkelsesmålertest
Installasjonshull Posisjonstoleranse	±1,5 mm	Dimensjon Inspeksjon

Pakking og lagring

YUFENG bruker egnede emballasjemetoder for å beskytte rammer under internasjonal transport.

Standard kvantum rammer er buntet med stållister, plassert på kraftige trepaller og dekket med vanntett plastfilm. Tilpassede små batch-rammer er pakket i kryssfiner-trekasser for å forhindre kollisjonsdeformasjon.

Under lagring bør produktene oppbevares i tørre og ventilerte lagre. Langvarig utendørs eksponering uten vanntett beskyttelse bør unngås for å forhindre beleggskader og stålkorrosjon.

Hvordan få et raskt tilbud

For å anbefale den riktige transportbåndsmodellen og gi et nøyaktig tilbud, bør kundene oppgi transportbåndbredde, nødvendig rammetype, bunnvinkel, krav til overflatebehandling og bruksmiljø.

Ytterligere informasjon inkludert gruvedrift, havn, sement eller underjordisk applikasjon, bestillingsmengde og destinasjonshavn vil hjelpe YUFENG-ingeniører med å velge passende struktur og gi en effektiv tilbudsløsning.

Ofte stilte spørsmål

Hvordan velger jeg riktig tomgangsrammetype?

Valg avhenger av transportbåndseksjon, materialbelastning, påvirkningsnivå og arbeidsmiljø. Trugrammer brukes til å bære seksjoner, returrammer støtter tomme belter, og slagrammer anbefales for lasteområder.

Kan YUFENG tilpasse tomgangsrammer i henhold til tegninger?

Ja. YUFENG kan tilpasse rammedimensjoner, monteringshull, installasjonsmetoder og overflatebehandling i henhold til kundenes tegninger og krav til transportbånd.

Hvilke materialer brukes til YUFENG tomgangsrammer?

Standardrammer bruker Q235 karbonstål, mens Q355 høyfast stål er tilgjengelig for tunge applikasjoner. Overflatebeskyttelse kan omfatte sprøytemaling eller varmgalvanisering.

Er YUFENG-rammer kompatible med CEMA-transportørsystemer?

Ja. YUFENG designs idler frames according to TD75, DT II(A), CEMA and related conveyor system requirements for international applications.

Hvilke sertifikater kan YUFENG gi?

YUFENG kan levere ISO9001:2015, CE, SGS inspeksjonsrapporter og relaterte tekniske dokumenter i henhold til prosjektkrav. Produktene er også produsert med referanse til CEMA-standarder og kan støtte MSHA- og TUV-relaterte prosjektkrav.

YUFENG Global kontaktinformasjon

YUFENG gir profesjonell teknisk støtte og globale eksporttjenester for løsninger for transportbåndsrammeløsninger, tilpassede transportbåndkomponenter og komplette bulkmaterialhåndteringssystemer.

E-post: jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil: +86 15318787602

Fabrikkadresse:Xiagou Village, ETDZ, Qingdao, Shandong, Kina

YUFENG ønsker gruveselskaper, distributører av transportbåndutstyr, ingeniørentreprenører og industrielle partnere over hele verden velkommen til å kontakte oss for tilpassede transportbåndløsninger og fabrikktilbud.
