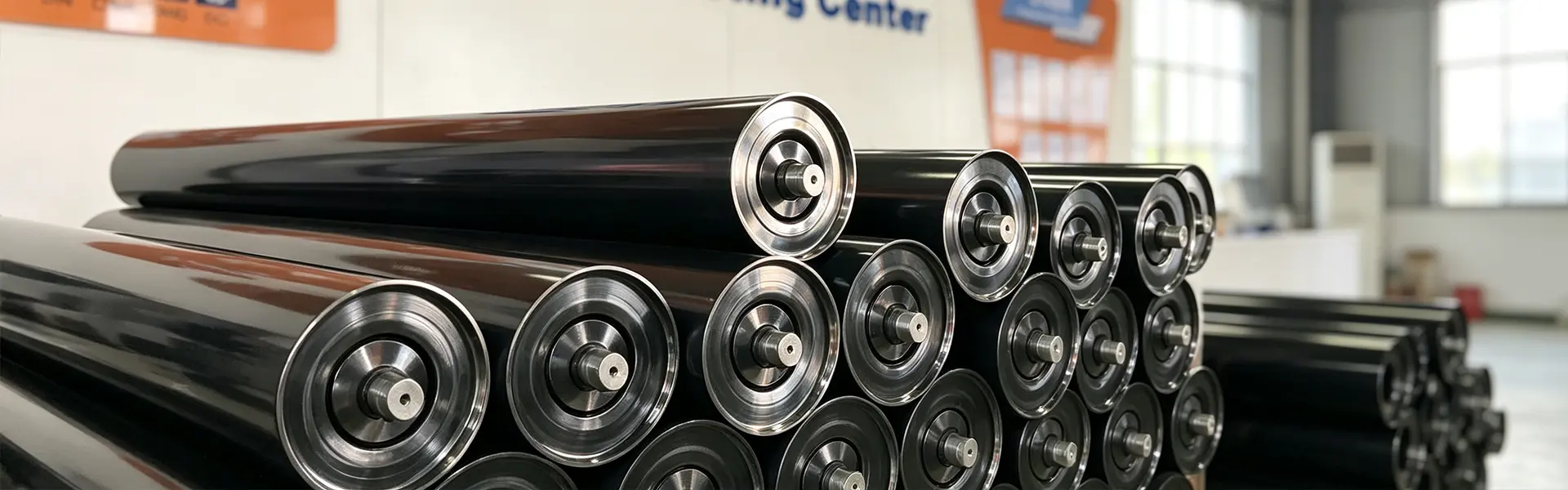

Høyytelses bærende tomgangsrulle for transportbåndsystemer

YUFENG Bærer tomgangsrulle, også kjent som trough carrier roller eller conveyor carrying tomgang, er den primære støttekomponenten installert på den øvre materialbærende delen av en beltetransportør. Den støtter det lastede transportbåndet, opprettholder den utformede bunnprofilen, reduserer beltets nedbøyning og hjelper til med å holde bulkmaterialer sentrert under kontinuerlig transport.

Bærehjulet er satt sammen av et rulleskall av stål eller HDPE, solid aksel, presisjons dypsporlager og flerlags tetningssystem. YUFENG leverer karbonstål, galvanisert, HDPE, PU-lagging, selvjusterende og spiralbærende tomganger for gruvedrift, sement, porter, termisk kraft, kjemiske og andre bulktransportapplikasjoner.

Tilgjengelige rullediametre inkluderer 76, 89, 108, 114, 133, 168, 194 og 219 mm, med rullelengde, veggtykkelse, lagerkonfigurasjon og overflatebehandling som kan tilpasses i henhold til transportbåndstegninger og arbeidsforhold.

Typer etter skallmateriale

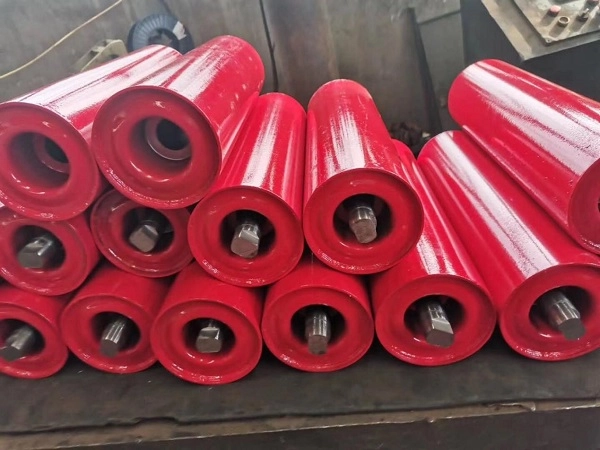

Bærehjul i karbonstål

Bærehjul i karbonstål gir høy lastekapasitet, strukturell styrke og slagfasthet for konvensjonelle tunge transportsystemer. De er egnet for gruvedrift, sementanlegg, termiske kraftverk, aggregater og andre bulkmaterialetransportapplikasjoner.

HDPE-bærehjul

HDPE-bærehjul bruker et polyetylenskall med høy tetthet som ikke ruster som konvensjonelle stålruller. De gir motstand mot fuktighet, saltspray og utvalgte syre- eller alkalimedier, noe som gjør dem egnet for kysthavner, kjemiske anlegg og fuktige dagbruddsmiljøer.

PU-lagging bærehjul

PU-lagrende bærehjul bruker et elastisk ytre lag av polyuretan for å absorbere deler av materialets støt ved lasteområder med høyt fall. De er spesielt egnet for matingsseksjoner for knusere hvor store eller skarpe materialer kan skape konsentrert støt på transportbåndet.

Type rulle	Kjernekarakteristikk	Gjeldende arbeidsforhold
Bærehjul i karbonstål	Høy lastekapasitet, sterk slagfasthet og stabile kostnader	Gruvedrift, sementanlegg, termisk kraft og tung bulktransport
HDPE-bærehjul	Rustfri, syre- og alkalibestandig, lav kjørestøy	Kysthavner, kjemiske anlegg og fuktige salttåkemiljøer
PU-lagging bærehjul	Elastisk ytre lag for støtdemping og beltebeskyttelse	Knusermating og blankingsseksjoner med høy slagkraft

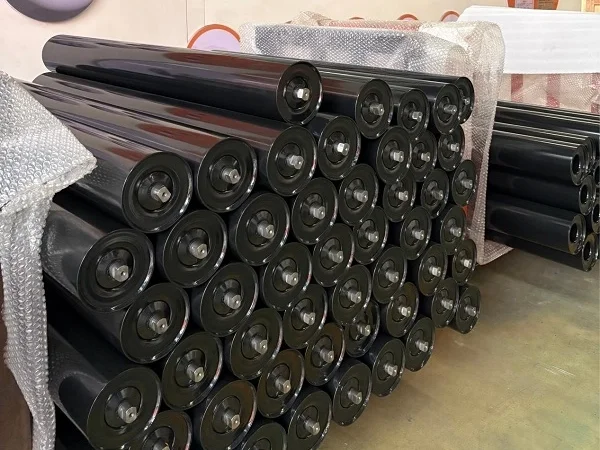

Konfigurasjoner for forskjellige transportbåndseksjoner

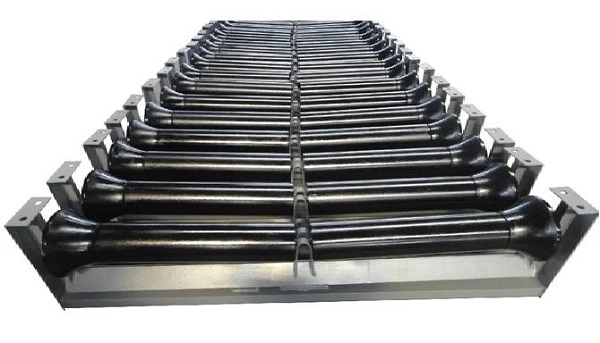

Trugbærende tomgangsrulle

Tre-rullers trau-arrangementet er den mest brukte bærehjulskonfigurasjonen for den øvre belastede delen av en båndtransportør. Tilgjengelige bunnvinkler inkluderer 30°, 35° og 45°, noe som lar beltet danne en dypere bærerenne og øker dens effektive materialholdende kapasitet.

PU-laggende støtbærende tomgangsrulle

PU-bufferringer er viklet rundt rullekroppen for å redusere støtet som genereres når store klumpmaterialer faller ned på transportøren. Valsen er normalt installert rundt knusermating og andre lastepunkter med høyt fall for å redusere skade på transportbåndet.

Selvjusterende bærerulle

Det selvjusterende bærehjulet er utstyrt med vertikale styreruller som hjelper til med å korrigere belteavvik under drift. Den brukes på langdistanse transportbånd hvor beltesporing er viktig for å redusere kantslitasje, materiallekkasje og ustabil transport.

Galvanisert anti-rust bærende tomgangsrulle

Rulleskallet får varmgalvanisert overflatebehandling for å forbedre motstanden mot fuktighet og atmosfærisk korrosjon. Denne konfigurasjonen er egnet for utendørs lagerplasser, friluftsmaterialelagring og transportsystemer utsatt for fuktige forhold.

HDPE anti-korrosjonsbærende tomgangsrulle

HDPE-skallet gir en ikke-metallisk overflate som unngår konvensjonell stålrust og gir motstand mot utvalgte korrosive miljøer. Den er egnet for kystbrygger, kjemiske anlegg og andre steder hvor saltspray eller kjemisk eksponering kan forkorte levetiden til vanlige stålvalser.

Spiral anti-klebende bærerulle

Spiraloverflaten bruker en spiralformet konveks struktur for å fjerne klebrig leire, våt sand og annet materiale som fester seg til transportbåndet. Denne utformingen bidrar til å redusere materialakkumulering rundt valsen og kan redusere risikoen for blokkering av ruller under våte transportforhold.

Spesifikasjoner

Rullediameter

YUFENG gir standard ytre diametre på 76, 89, 108, 114, 133, 168, 194 og 219 mm. Den passende diameteren bør velges i henhold til båndbredde, båndhastighet, belastning og transportbåndstruktur.

Tilpasset transportbåndbredde

Bærehjulsserien kan matches med transportbåndbredder på ca. 500–2400 mm. Rullelengde og akseldimensjoner kan tilpasses i henhold til transportørrammen og støttebraketten.

Kompatibilitet med transportbånd

YUFENG Carrying Idler Roller-produkter er designet for kompatibilitet med vanlige DTII-, TD75- og CEMA-type transportørrammearrangementer. Nøyaktige mål bør bekreftes mot kundens eksisterende rammetegning før bulkproduksjon.

Beltekompatibilitet

Rullene kan matches med stofftransportbånd, stålsnortransportbånd, sideveggtransportbånd og rørtransportbåndsystemer i henhold til deres strukturelle krav og båndbredde.

Alternativer for material- og overflatebehandling

Roller Shell Materiale

Tilgjengelige skallmaterialer inkluderer Q235 karbonstål, HDPE og 304 rustfritt stål. Karbonstål er beregnet for generelle tunge applikasjoner, HDPE for korrosjonsfølsomme miljøer og rustfritt stål for applikasjoner som krever økt korrosjonsbestandighet.

Overflatebehandling

Overflatealternativer inkluderer elektrostatisk pulverlakkering, varmgalvanisering og full PU-lagging. Riktig behandling bør velges i henhold til fuktighet, korrosjon, støt og materialegenskaper.

Konfigurasjon av lager

YUFENG kan levere innenlandske høypresisjonslagere eller importerte SKF- og FAG C3-klaringslagre i henhold til driftskravene og prosjektspesifikasjonen.

Tetningsstruktur

Doble eller tredoble sammensatte tetningsstrukturer kan konfigureres ved å bruke flerkanals nylon-labyrinttetninger og gummikontakttetninger for å begrense inntrengning av støv og vann inn i lagerhulrommet.

Spesielle arbeidsforhold

Spesielle konfigurasjoner som flammehemmende og antistatiske bærevalser for underjordisk gruvedrift eller lavtemperaturbestandige valser for nordlige dagbrudd kan diskuteres i henhold til søknaden.

Støttetilbehør

Matchende bærehjulsbraketter og transportbåndstøtterammer kan leveres i henhold til rulledimensjoner og transportørrammedesign.

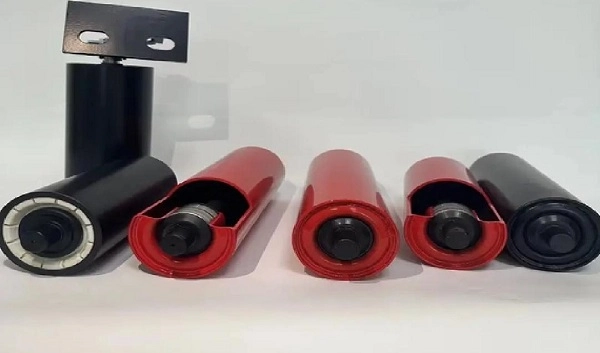

Struktur og råvarer

Roller Shell

Standard stålvalser bruker Q235 høyfrekvent ERW stålrør, mens HDPE-versjoner bruker virgin HDPE-materiale. Skalldimensjoner og veggtykkelse kan justeres i henhold til nødvendig last og rullelengde.

Rulleaksel

Rulleakselen bruker 45# kaldtrukket solid rundstål, som gir bøyemotstand under kontinuerlig radiell og aksial belastning. Skaftdiameter og endekonfigurasjon kan tilpasses til støttebraketten.

Peiling

C3-klaring kulelager med dype spor brukes til den roterende enheten. Lagervalg påvirker kjøremotstand, temperaturøkning, levetid og egnethet for kontinuerlig transportørdrift.

Forseglingskomponenter

The sealing system uses high-toughness nylon labyrinth components together with weather-resistant nitrile rubber sealing rings. The multi-stage structure helps reduce contamination of the bearing cavity by dust and water.

Inspeksjon av innkommende materiell

Stålrør, aksler og lagre prøves og inspiseres for relevante dimensjons- og ytelseskrav før montering. Materialer som ikke oppfyller fabrikkinspeksjonskriteriene frigis ikke for produksjon.

Ytelse

Bærehjulene fungerer kontinuerlig mens transportøren går, så rotasjonsmotstand, konsentrisitet, lagerbeskyttelse og statisk belastningskapasitet er viktige indikatorer for valsevalg. YUFENG kontrollerer maskinerings- og monteringsnøyaktighet for å opprettholde stabil kjøreytelse.

Ytelseselement	Standardkrav	Teststandard
Rotasjonsmotstandskoeffisient	≤0,008	ISO 15365
Støv- og vannbeskyttelsesgrad	IP65	IP Test Standard
Nominell belastningslevetid	≥30 000 arbeidstimer	Fabrikkakselerert aldringstest
Roller Shell Konsentrisitet	≤0,5 mm	Skiveindikatortest
Bearing Anti-Aging Varighet	≥500 timer høytemperatur aldringstest	Intern laboratorietest
Aksial statisk lagerkapasitet	1,5 ganger nominell belastning uten deformasjon	Statisk trykktest

Faktisk levetid og lastytelse avhenger av valsediameter, skalltykkelse, lagerkonfigurasjon, remhastighet, materialbelastning, driftsmiljø og vedlikeholdsforhold.

Kvalitetsstandarder

Conveyor industristandarder

YUFENG ruller er produsert med referanse til CEMA, GB/T 10595 og ISO 15365 krav til transportbåndutstyr og rulleytelse.

Sikkerhets- og eksportkrav

Gjeldende underjordiske gruvevalsekonfigurasjoner kan leveres i henhold til relevante sikkerhetskrav for kullgruve. Eksportordrer kan støttes med gjeldende CE- og SGS-inspeksjonsdokumentasjon i henhold til det valgte produkt- og destinasjonsmarkedet.

Kvalitetsdokumentasjon

Tilgjengelig dokumentasjon kan inkludere ISO9001-sertifisering for kvalitetsstyring, CE-eksportdokumentasjon, SGS-råmaterialinspeksjonsrapporter, dokumentasjon for sikkerhetstesting av kullgruve og testrapporter for fabrikkrotasjonsmotstand og levetid.

Installasjon og utskifting av bærehjul

Installasjon av ny transportørramme

Bærehjulstøttebraketten festes først til transportørrammen i henhold til den beregnede avstanden. Begge endene av rulleakselen er på linje med brakettens monteringshull og festet med de spesifiserte pinnene eller boltene, etterfulgt av en manuell rotasjonskontroll for å bekrefte jevn kjøring.

Erstatning for slitt bærehjul

Transportøren bør stoppes og isoleres fra strømforsyningen før vedlikehold. Etter å ha fjernet aksellåsekomponentene, kan den skadede bærehjulet fjernes og erstattes med en ny rulle. Rotasjon og båndjustering bør kontrolleres før transportøren startes på nytt.

Selvjusterende tomgangsposisjon

På langdistansetransportlinjer kan selvjusterende bærehjul installeres med passende intervaller, med ca. 80–100 m foreslått i henhold til den medfølgende konfigurasjonen og driftsforholdene.

Impact Idler-arrangement

For matingspunkter for knusere kan omtrent tre til fem grupper av PU-lagrende slagbærende løpehjul anordnes innenfor omtrent 5 m fra blankingspunktet for å fordele materialstøt og beskytte transportbåndet.

Matchende transportbåndsystemprodukter

Transportbånd serien

YUFENG kan levere stofftransportbånd, stålsnortransportbånd, sideveggtransportbånd, rørtransportbånd, mønstret transportbånd og grovt topptransportbånd for forskjellige bulktransportapplikasjoner.

Tilbehør til ruller

Støtteprodukter inkluderer trau, støt, selvjusterende og returhjulsbraketter, støttestativ og andre rullemonteringskomponenter.

Gummi tilbehør

Slitasjebestandige gummiplater, transportbåndslistgummi, vulkaniseringsreparasjonslim og lappesett er tilgjengelige for installasjon og vedlikehold av transportbånd.

HDPE Pipeline Series

HDPE Water Pipe og HDPE Dredge Pipe kan leveres for hjelpevæsketransport i gruvedrift og industriprosjekter.

Tilpasset behandling

Rullediameter, skallveggtykkelse, akseldimensjoner, tetningsstruktur og andre parametere kan justeres i henhold til kundetegninger og spesifikke driftsforhold.

Emballasje og lagring

Ruller med liten diameter

76, 89 og 108 mm bærehjul kan buntes med ståltråd, beskyttes med plasthetter på begge akselendene og pakkes i solide trekasser for internasjonal transport.

Ruller med stor diameter

168, 194 og 219 mm tunge bærehjul kan plasseres på trepaller, pakket inn med beskyttende plastfilm og sikret for containertransport.

HDPE-bærehjul

HDPE-ruller kan separeres med dempende materialer for å redusere overflatekollisjon, riper og deformasjoner under lasting og lossing.

Oppbevaringsbetingelser

Valser bør lagres horisontalt på paller med anbefalt stablehøyde på ikke mer enn 1,2 m. Utendørs lagring bør bruke vanntett tildekking, og langvarig eksponering for regnvann bør unngås.

Hvordan velge riktig bærerulle

Transportbåndbredde

Oppgi transportbåndets bredde og eksisterende rammedimensjoner slik at riktig rullelengde, akseldimensjoner og brakettkonfigurasjon kan bekreftes.

Rullediameter og type

Velg ytre diameter og struktur i henhold til beltehastighet, materialbelastning, transportseksjon og støtforhold. Trug, slag og selvjusterende bærehjul har forskjellige funksjoner i transportørsystemet.

Arbeidsmiljø

Gi informasjon om fuktighet, saltspray, kjemisk eksponering, utendørs bruk, temperatur og materialegenskaper. Dette avgjør om karbonstål, galvanisert stål, HDPE, rustfritt stål eller PU-lagging er mer hensiktsmessig.

Materialets klumpstørrelse og slag

Store eller skarpe bulkmaterialer kan kreve PU-lagrende støtbærende løpehjul rundt lastepunkter, mens konvensjonell materialtransport kan bruke standard karbonstål-bærende løpehjul.

Be om et tilbud på bærende rullerulle

Nødvendige tekniske parametere

For et nøyaktig tilbud fra fabrikken, oppgi samsvarende transportbåndbredde, rullens ytre diameter, bærehjulstype, arbeidsmiljø, materialegenskaper, total bestillingsmengde og destinasjonsport.

YUFENG tekniske ingeniører kan evaluere passende rullediameter, skallmateriale, lager, tetningsstruktur og støttebrakett i henhold til kravene til transportbåndsystemet.

YUFENG Global kontaktinformasjon

E-post

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil

+86 15318787602

Fabrikkadresse

Xiagou Villege, ETDZ, Qingdao, Shandong, Kina

View as

Troughing tomgangsrulle

YUFENG Troughing Idler Roller er bygget for kraftig transport av bulkmateriale og gir stabil beltestøtte og lastbæring for gruvedrift, termisk kraft, sement, korn og porttransportsystemer. Produsert i henhold til CEMA-, ISO- og MT/T 821-standardene, har den flerlags labyrintforsegling for å beskytte lagrene mot støv, vann og slurry. Tilgjengelig i 20°, 35° og 45° bunnvinkler for tilpassede transportbehov.

Se mer >> Send forespørsel >>

lik lengde gjennomføringsrulle

Symmetrisk tre-rullestøtte gjør YUFENG Equal Length Troughing Idler Roller til en pålitelig bæreløsning for bulkmaterialetransportører. Designet for gruvedrift, termisk kraft, sement, korn og portapplikasjoner, har den flerlags labyrintforsegling for å beskytte interne lagre mot støv, vann og slurry. Tilgjengelig med 20°, 35° og 45° bunnvinkler for stabil transport med høy kapasitet.

Se mer >> Send forespørsel >>

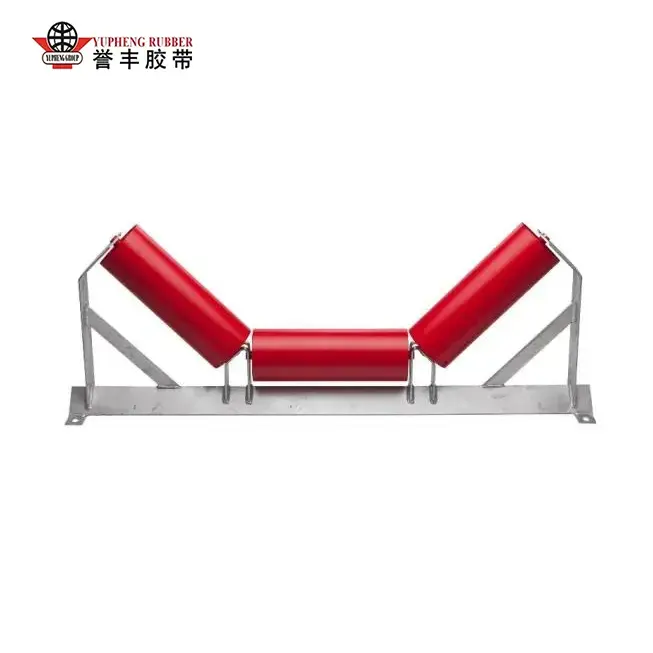

Kraftig troughing tomgangsrulle

YUFENG Heavy Duty Troughing Idler Roller er konstruert for transport av bulkmaterialer med høy tonnasje, og har en forsterket 3-rullelagerramme og avansert tetningssystem for tøffe gruve-, kraft-, sement- og havnemiljøer. Med alternativer for 20°, 30°, 35° og 45° bunnvinkel støtter den høyere transportkapasitet samtidig som den reduserer materialsøl og beskytter lagrene mot støv, slurry, salttåke og varmeeksponering.

Se mer >> Send forespørsel >>

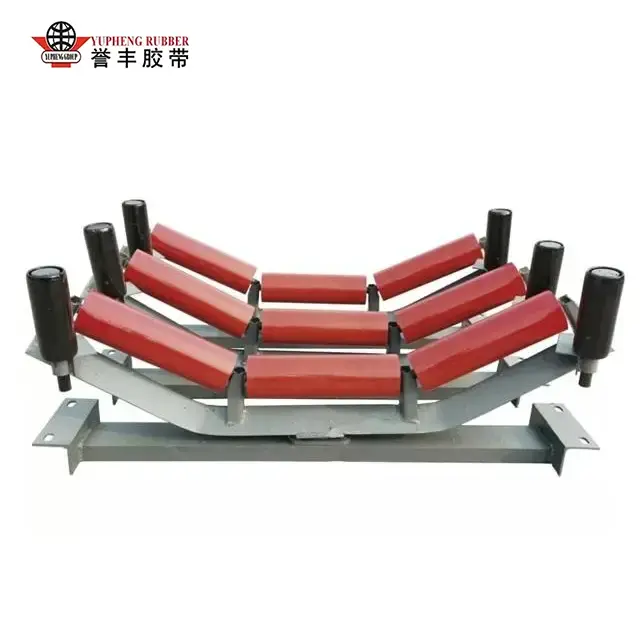

Selvjusterende løpehjul
