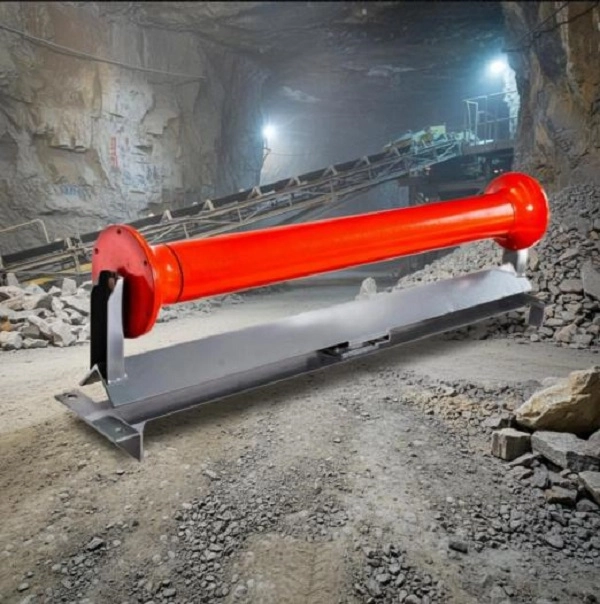

Fabrikkleddrulle med direkte retur for tunge transportsystemer

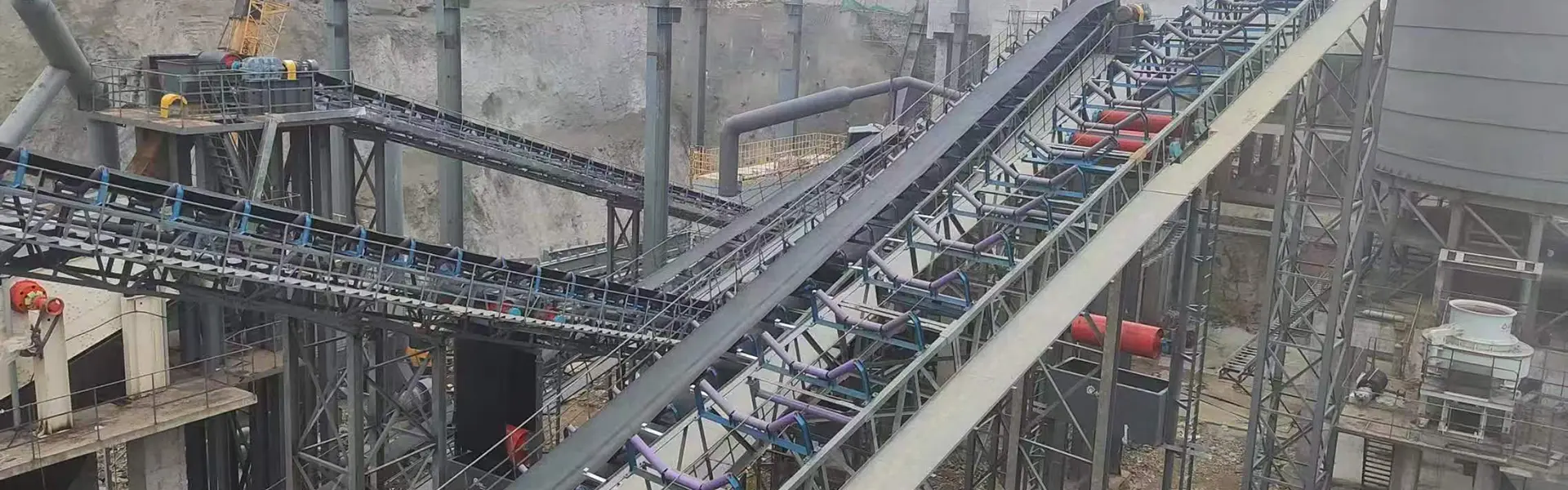

YUFENG Returløperrulle, også kjent som returrulle eller tilbakeløpstransportør, er installert på den nedre returseksjonen av en båndtransportør for å støtte det tomme transportbåndet når det beveger seg tilbake til driv- eller haledelen. Hovedfunksjonene er å opprettholde belteformen, redusere henging, støtte jevn returbevegelse og bidra til å opprettholde stabil beltesporing.

YUFENG leverer flate parallelle, V-type sentrering, spiral selvrensende, HDPE anti-korrosjon, galvaniserte og gummiskiver returhjul for gruvedrift, sement, havner, kjemiske anlegg, kraftverk og andre bulkmaterialetransportapplikasjoner. Ulike skallmaterialer, overflatebehandlinger, tetningsstrukturer og lagerkonfigurasjoner kan velges i henhold til beltebredde, materialegenskaper og arbeidsmiljø.

Standard ytre diametre inkluderer 76, 89, 108, 114, 133, 168, 194 og 219 mm, med rullelengde og veggtykkelse tilgjengelig i henhold til tegninger på transportbåndsramme. Rullene er designet for kompatibilitet med vanlige DTII, TD75 og CEMA transportbåndstrukturer.

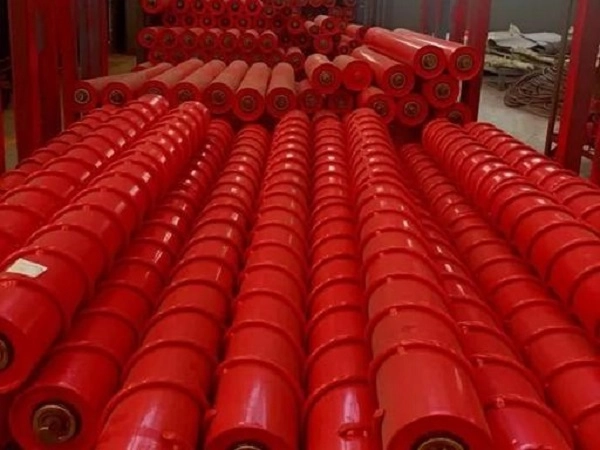

Typer for ulike transportbåndforhold

Flat parallell returløpsrulle

Den flate parallelle returløperen bruker en enkelt rett sylindrisk rulle for å støtte det ubelastede beltet. Den enkle strukturen er egnet for konvensjonelle transportlinjer som frakter tørre og relativt ikke-klebrige materialer der grunnleggende støtte for returbelte er nødvendig.

V-Type sentreringsrulle

V-type returløpehjul bruker to ruller arrangert i en V-konfigurasjon for å gi ekstra beltesentreringsføring. Den er egnet for langdistansetransportlinjer der belteavvik kan oppstå under kontinuerlig returdrift.

Spiral Self-Cleaning Return Idler Roller

Spiralreturhjulet bruker en spiralformet overflateprofil for å fjerne leire, våt sand og andre klebrige materialer fra baksiden av transportbåndet. Den er egnet for våte gruver, leirebrudd og transportsystemer som håndterer materialer med høy tilbakeføringsvedheft.

HDPE plast returløpsrulle

HDPE-returhjulet bruker et ikke-metallisk skall med motstand mot rust, fuktighet og utvalgte kjemiske medier. Dens lavere driftsstøy og korrosjonsbestandige konstruksjon gjør den egnet for kysthavner, kjemiske anlegg og fuktige industrimiljøer.

Type rulle	Kjernekarakteristikk	Gjeldende arbeidsforhold
Flat parallell returløper	Enkel struktur og grunnleggende beltestøtte	Tørre bulkmaterialer og konvensjonelle returseksjoner
V-type returløper	Forbedret beltesentreringsevne	Langdistanse transportlinjer utsatt for belteavvik
Spiral selvrensende returløper	Fjerner klebrig materiale fra beltets overflate	Transport av våte gruver, leire og klebrig materiale
HDPE plast returløper	Rustfri, korrosjonsbestandig og lavt støynivå	Kystnære, fuktige og kjemiske miljøer

Konfigurasjoner for forskjellige transportbåndapplikasjoner

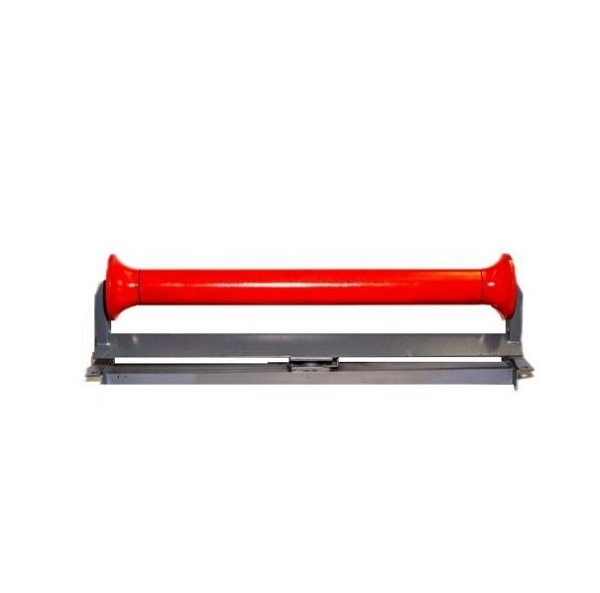

Flat parallell returrulle

Den flate parallelle konfigurasjonen er standard returstøtteløsning for den nedre tomme belteseksjonen. Den er egnet for kull, kalkstein, sand og andre relativt tørre bulkmaterialer der returbeltet har normale opprettingskrav.

V-Type sentrerende returrulle

V-type-konfigurasjonen gir ekstra sideveiledning når beltet beveger seg langs returseksjonen. Det kan bidra til å begrense venstre-høyre båndbevegelse på lange transportbåndsystemer og redusere avhengigheten av ytterligere korrigerende komponenter når transportørdesignet tillater det.

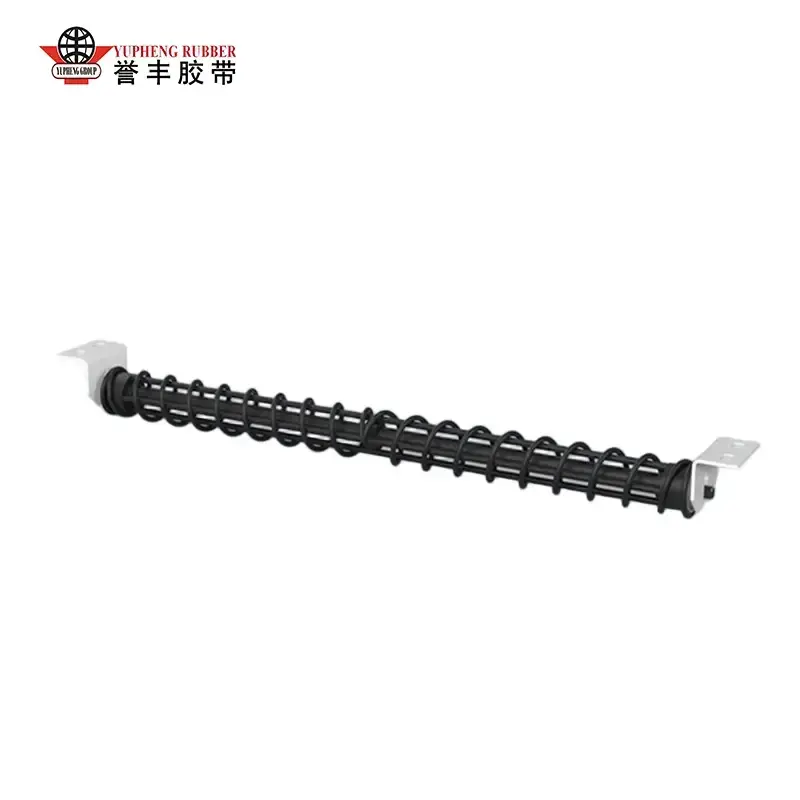

Spiral selvrensende returrulle

Spiralstrukturen er designet for returbelter som bærer klebrige materialrester. Den spiralformede profilen hjelper til med å fjerne akkumulert leire, gjørme og våt sand fra båndoverflaten for å redusere materialoppbygging rundt valsen.

Varmgalvanisert returrulle

Varmgalvanisering gir ekstra korrosjonsbeskyttelse til stålvalsens overflate. Denne konfigurasjonen er egnet for utendørs lagerplasser, friluftstransportlinjer og andre fuktige miljøer hvor konvensjonelt ubehandlet stål kan korrodere raskere.

HDPE anti-korrosjon returrulle

HDPE-skallet eliminerer konvensjonell ståloverflaterust og gir motstand mot fuktighet, saltspray og utvalgte kjemiske medier. Den er egnet for strandterminaler, kjemiske verksteder og andre korrosive miljøer.

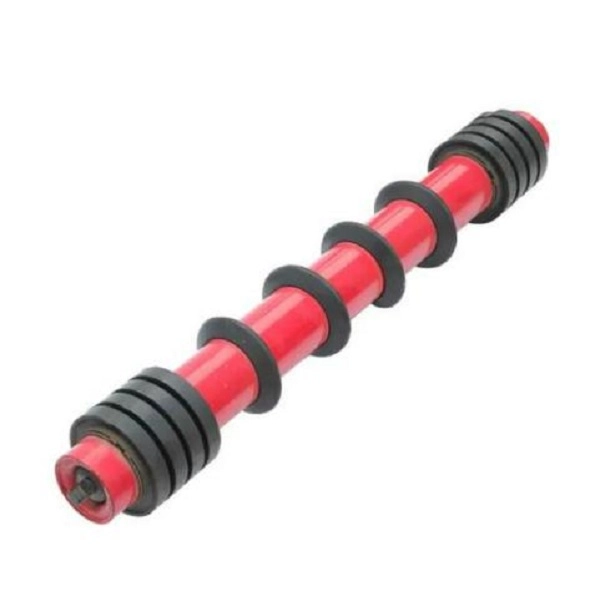

Gummi Disc Returrulle

Gummiskiver er anordnet langs rulleakselen for å gi fleksibel kontakt med returbeltet. Strukturen kan absorbere deler av beltets vibrasjon og redusere direkte slitasje mellom returbeltet og en stiv stålrulleoverflate.

Spesifikasjoner

Rullediameter

YUFENG gir standard ytre diametre på 76, 89, 108, 114, 133, 168, 194 og 219 mm. Diametervalg bør ta hensyn til båndhastighet, båndbredde, returlast, transportbåndlengde og designkravene til transportbåndsrammen.

Matchende beltebredde

Returhjulsserien er designet for transportbåndbredder på ca. 500–2400 mm. Rullelengde og akseldimensjoner kan tilpasses i henhold til de faktiske ramme- og brakettdimensjonene.

Kompatibilitet med transportbånd

YUFENG Return Idler Roller-produkter kan konfigureres for DTII, TD75 og CEMA-type transportbåndstrukturer. Kjøpere bør oppgi eksisterende rulledimensjoner eller rammetegninger ved utskifting av ruller i et eksisterende transportsystem.

Beltekompatibilitet

Rullene kan matches med stofftransportbånd, stålsnortransportbånd, sideveggtransportbånd og rørtransportbåndsystemer i henhold til båndbredde, returstruktur og transportbåndoppsett.

Materiale og tetningsalternativer

Roller Shell Materiale

Tilgjengelige skallmaterialer inkluderer Q235 karbonstål, HDPE og 304 rustfritt stål. Karbonstål er egnet for generell tungtransport, HDPE for korrosjonsfølsomme miljøer og 304 rustfritt stål for applikasjoner som krever høyere korrosjonsbestandighet.

Overflatebehandling

Overflatebehandlingsalternativer inkluderer elektrostatisk spraybelegg, varmgalvanisering og gummiplateinnpakning. Den valgte behandlingen kan tilpasses utendørs fuktighet, korrosive medier, støt og krav til beltekontakt.

Tetningsstruktur

Doble og trippel kompositt labyrintforseglingssystemer i nylon kan brukes for å begrense inntrengning av støv og vann i lagerhulen. Gummikontakttetninger kan gi en ekstra barriere rundt lagerenheten.

Konfigurasjon av lager

Innenlandske høypresisjonslagere eller importerte SKF/FAG C3-klaringslagre kan velges i henhold til driftskrav, kontinuerlige driftsforhold og kundespesifikasjoner.

Spesielle arbeidsforhold

Spesielle konfigurasjoner som flammehemmende og antistatiske returvalser for underjordisk kulldrift eller lavtemperaturbestandige valser for kaldområde dagbrudd kan vurderes i henhold til den faktiske applikasjonen.

Støttebraketter

YUFENG kan levere returrullestøttebraketter i forskjellige størrelser slik at den valgte valsen kan matches med transportørrammen og installasjonsstrukturen.

Struktur og råvarer

Roller Shell

Standard returruller av stål bruker Q235 høyfrekvent ERW stålrør, mens HDPE-versjoner bruker virgin HDPE-materiale. Skallveggtykkelsen kan justeres i henhold til rullelengde, belastning og nødvendig strukturell styrke.

Rulleaksel

45# kaldtrukket massivt rundstål brukes til akselen i standardkonfigurasjoner, og gir motstand mot bøyning og deformasjon under kontinuerlig drift.

Peiling

C3-klaring kulelager med dype spor brukes i den roterende enheten. Lagervalg påvirker rotasjonsmotstand, temperaturøkning og levetid under kontinuerlig transportørdrift.

Forseglingskomponenter

Tetningsstrukturen kan inkludere labyrintringer i nylon med høy seighet og værbestandige tetningsringer av nitrilgummi for å redusere støv og vann som kommer inn i lagerhulen.

Råvareinspeksjon

Stålrør, aksler og lagre blir tatt prøver og kontrollert før de går inn i monteringsprosessen. Materialer som ikke oppfyller kravene til fabrikkkontroll, avvises før produksjon.

Ytelsesindikatorer

Ytelseselement	Standardkrav	Teststandard
Rotasjonsmotstandskoeffisient	≤0,008	ISO 15365
Støv- og vannbeskyttelsesgrad	IP65	IP Test Standard
Nominell belastningslevetid	≥30 000 arbeidstimer	Fabrikkakselerert aldringstest
Roller Shell Konsentrisitet	≤0,5 mm	Skiveindikatortest
Lager anti-aldringstid	≥500 timer høytemperatur aldringstest	Intern laboratorietest
Aksial statisk belastningskapasitet	1,5 ganger nominell belastning uten deformasjon	Statisk trykktest

Faktisk valseytelse avhenger av diameter, skallveggtykkelse, lagertype, tetningsstruktur, transportørhastighet, båndspenning, miljøforhold og vedlikeholdspraksis.

Standarder og kvalitetsdokumentasjon

Conveyor industristandarder

YUFENG Return Idler Roller-produkter er produsert med referanse til CEMA, GB/T10595 og ISO15365 krav til transportbåndutstyr og rulleytelse.

Sikkerhetskrav

Returvalser beregnet for underjordiske gruvedrift kan konfigureres i henhold til gjeldende sikkerhetskrav for kullgruve. Den nøyaktige sikkerhetsdokumentasjonen avhenger av valgt produkt og tiltenkt bruk.

Eksporter dokumentasjon

Tilgjengelig dokumentasjon kan inkludere ISO9001 kvalitetsstyringssertifisering, CE-eksportdokumentasjon, SGS-råvareinspeksjonsrapporter, dokumentasjon for kullgruvesikkerhetstest og fabrikkrotasjonsmotstand og testrapporter for levetid i henhold til produkt- og destinasjonsmarkedet.

Installasjon og utskifting

Ny transportørramme

Returrullens støttebrakett er festet til transportørrammen i henhold til den beregnede avstanden. Begge ender av rulleakselen er på linje med brakettens monteringshull og festet med de spesifiserte pinnene eller boltene. Rullen skal rotere fritt uten unormal motstand før transportøren settes i drift.

Slitt returrullerstatning

Transportøren bør stoppes og strømforsyningen isoleres før utskifting. Etter å ha fjernet aksellåsekomponentene, kan den skadede returrullen fjernes og erstattes med en ny enhet. Den nye valsen bør kontrolleres for fleksibel rotasjon før transportøren startes på nytt.

V-type returrullearrangement

V-type returruller kan arrangeres med passende intervaller på langdistansetransportlinjer der beltesporing krever ekstra støtte. Den faktiske avstanden bør bestemmes i henhold til transportbåndets struktur, belteoppførsel og driftsforhold.

Installasjon av spiralruller

Spiral selvrensende returruller bør brukes på transportører som bærer våte eller klebrige materialer der beltebæring kan samle seg på retursiden. Installasjonen bør sikre at spiraloverflaten stemmer overens med båndets løperetning og transportørstruktur.

Søknadsbetingelser

Transport av tørr bulkmateriale

Flate parallelle returruller er egnet for konvensjonelle transportører som transporterer relativt tørre materialer som kull, kalkstein, sand og tilslag.

Langdistanse transportbånd

V-type sentrerende returruller kan velges der lange transportbånd krever forbedret beltesporing under returslaget.

Våte og klebrige materialer

Spiral selvrensende returruller er egnet for våte gruver, leirebrudd og andre bruksområder der klebrig materiale fester seg til baksiden av transportbåndet.

Kyst- og kjemiske miljøer

HDPE eller galvaniserte returruller kan velges for områder utsatt for saltsprut, fuktighet eller utvalgte korrosive medier, avhengig av driftsforholdene.

Sensitive stofftransportbånd

Gummiskive-returruller kan vurderes der det kreves ekstra fleksibilitet mellom rulle og returbelte for å redusere vibrasjoner og kontaktslitasje.

Matchende transportbåndsystemprodukter

Transportbånd serien

YUFENG kan levere stofftransportbånd, stålsnortransportbånd, sideveggtransportbånd, rørtransportbånd, mønstret transportbånd og grovt topptransportbånd for komplette bulkmaterialetransportsystemer.

Andre transportørruller

Støtteprodukter inkluderer traubærende løpehjul, støthjul, selvjusterende løpehjul og deres tilsvarende braketter og støttestativ.

Gummi tilbehør

Slitasjebestandige gummiplater, transportbåndslistgummi, vulkaniseringsreparasjonslim og lappesett kan leveres for transportørinstallasjon, vedlikehold og feltreparasjon.

HDPE Pipeline Series

HDPE Water Pipe og HDPE Dredge Pipe kan leveres for ekstra vann- og slurrytransportapplikasjoner i gruvedrift og industriprosjekter.

Tilpasset behandling

Rullediameter, veggtykkelse, akseldimensjoner, tetningsstruktur og andre parametere kan justeres i henhold til kundens arbeidstegninger og krav til transportbånd.

Emballasje og lagring

Returruller med liten diameter

76, 89 og 108 mm returruller kan buntes med ståltråd, utstyrt med beskyttelseshetter på begge akselendene og pakket i solide trekasser for internasjonal transport.

Store tunge returruller

168, 194 og 219 mm ruller kan ordnes på trepaller, pakket inn med beskyttende plastfilm og sikret for containertransport for å redusere overflateriper og korrosjon.

HDPE Plastic Return Rollers

HDPE-ruller kan separeres med skum eller andre dempende materialer for å redusere overflatekollisjon og skade under lasting, lossing og transport.

Oppbevaringskrav

Returruller bør lagres horisontalt på paller med anbefalt stablehøyde på ikke mer enn 1,2 m. Ved utendørs oppbevaring bør vanntett presenning brukes og langvarig eksponering for regnvann bør unngås.

Hvordan velge riktig returløpsrulle

Transportbåndbredde

Oppgi transportbåndets bredde og eksisterende rammedimensjoner slik at riktig rullelengde, akselkonfigurasjon og brakettstørrelse kan bekreftes.

Type returrulle

Flate, V-type, spiral-, HDPE- og gummiskivereturruller bør velges i henhold til krav til beltesporing, materialvedheft, fuktighet og korrosjonsforhold.

Arbeidsmiljø

Gi informasjon om gruve-, havne-, kjemiske eller andre arbeidsmiljøer, inkludert fuktighet, saltspray, kjemisk eksponering og temperaturforhold. Dette hjelper til med å bestemme riktig skallmateriale og overflatebehandling.

Materiale vedheft

Når våt leire, gjørme eller klebrig materiale har en tendens til å forbli på retursiden av beltet, kan en spiral selvrensende returrulle vurderes for å redusere materialakkumulering.

Beltesporingskrav

For langdistanse transportbånd med en tendens til båndavvik, kan V-type sentreringsreturruller evalueres som en del av retur-sideinnrettingsarrangementet.

Be om et tilbud på returrulle

Nødvendige tekniske parametere

For et nøyaktig tilbud, oppgi samsvarende transportbåndbredde, rullens ytre diameter, returhjulstype som flat, V-type, spiral eller HDPE, arbeidsmiljø, materialegenskaper, total bestillingsmengde og målleveringsport.

YUFENG tekniske ingeniører kan evaluere passende rullediameter, skallmateriale, lagerkonfigurasjon, tetningsstruktur og støttebrakett i henhold til det faktiske transportørsystemet.

YUFENG Global kontaktinformasjon

E-post

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil

+86 15318787602

Fabrikkadresse

Xiagou Villege, ETDZ, Qingdao, Shandong, Kina

View as

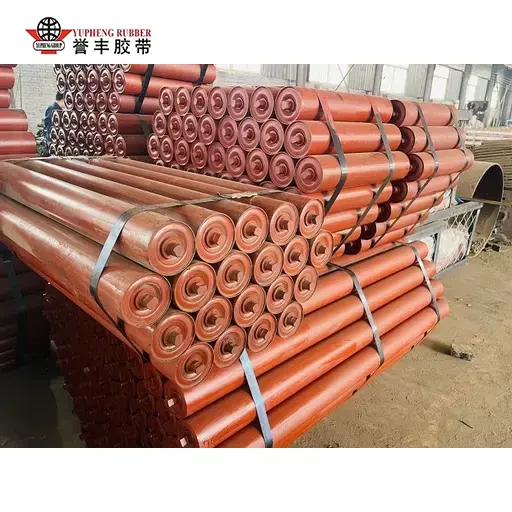

Flat returløpsrulle

YUFENG Flat Return Idler Roller støtter retursiden av båndtransportører og gir jevn belteføring og pålitelig drift med lav motstand for gruvedrift, sement-, korn- og bulkmaterialhåndteringssystemer. Med full-prosess kvalitetskontroll fra stålrørsbehandling til dynamisk balansering, bidrar det til å redusere ujevn belteslitasje og opprettholde stabil transportørytelse på tvers av lette, middels og tunge applikasjoner.

Se mer >> Send forespørsel >>

Spiral returløpsrulle

Selvrensende ytelse gjør YUFENG Spiral Return Idler Roller ideell for transportører som håndterer våte, klebrige og oppbyggingsutsatte materialer. Dens spiralstruktur hjelper til med å fjerne vedheftende materiale fra beltets returoverflate, redusere belteavvik, rengjøringsstans og vedlikeholdsbehov. Felttestet i kull-, sement-, havne- og termisk kraftapplikasjoner gir den stabil langsiktig støtte for tunge transportsystemer.

Se mer >> Send forespørsel >>

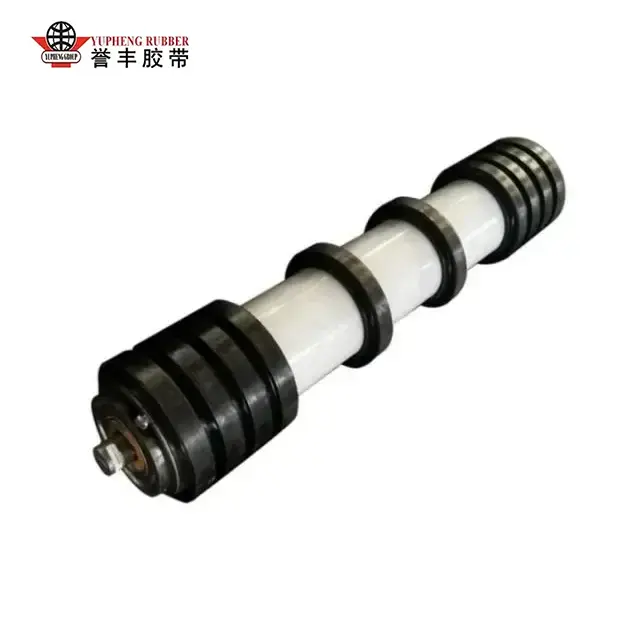

Returrulle for gummiskive

YUFENG Rubber Disc Returrulle er designet for klissete og restutsatte transportmiljøer, og bruker en elastisk gummiskivestruktur med avstand for å forbedre beltets rengjøring og beskyttelse på returseksjoner. Dens tetningsdesign gir pålitelig støvtett, vanntett og anti-korrosjonsytelse fra -42 °C til +68 °C, og bidrar til å redusere materialoppbygging, belteavvik og vedlikeholdsfrekvens i gruvedrift, havner, sement- og kraftindustri.

Se mer >> Send forespørsel >>

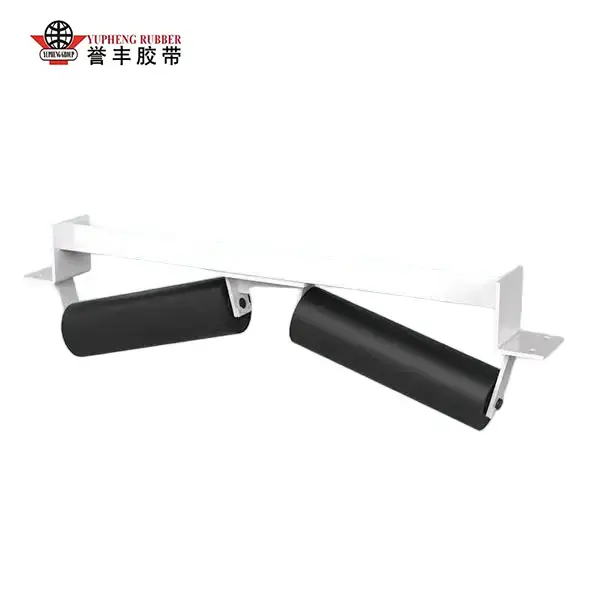

V Returløpsrulle

YUFENG V Return Idler Roller er designet for langdistanse- og tunglastede retursystemer, og gir automatisk beltesentrering og stabil støtte gjennom sin V-formede symmetriske rullestruktur. Det avanserte tetningssystemet beskytter lagrene mot støv, vann og tøffe miljøer, samtidig som det reduserer reimavvik, kantslitasje og vedlikeholdskrav. Egnet for transport av kull, gruvedrift, sement og bulkmateriale fra -40°C til +70°C.

Se mer >> Send forespørsel >>

YUFENG er en profesjonell Returløperrulle produsent og leverandør i Kina. Vi har et erfarent salgsteam, profesjonelle teknikere og et ettersalgsserviceteam.

Nyhetsanbefalinger

Utenlandske gruvekunder besøker fabrikken vår for dybdekommunikasjon og forhandlinger om transportbåndssamarbeid Se mer >>

Stort parti med ståltrådtransportbånd eksportert til Senegal for å støtte transport av gruvemateriell Se mer >>

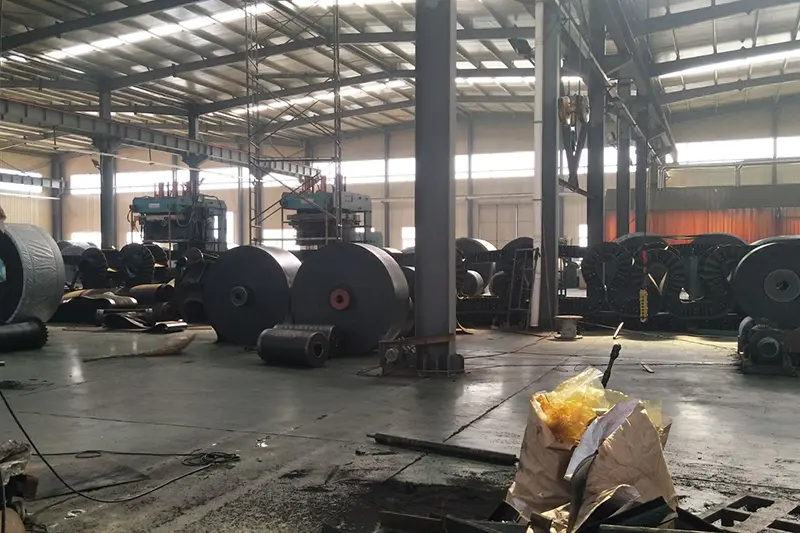

Produksjonsprosess av gummitransportbånd Se mer >>

Hva gjør et generelt transportbånd av stålsnor pålitelig for tunge operasjoner?Se mer >>

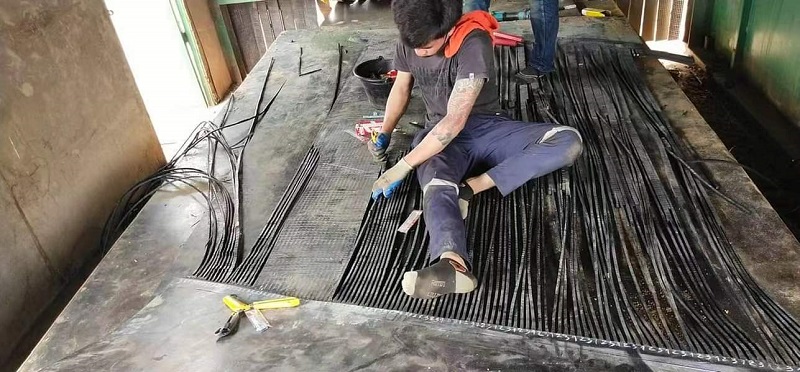

Det lokale ettersalgsteamet i Thailand tilbyr skjøtetjeneste for stålsnortransportbånd på stedet for gruvekunden Se mer >>

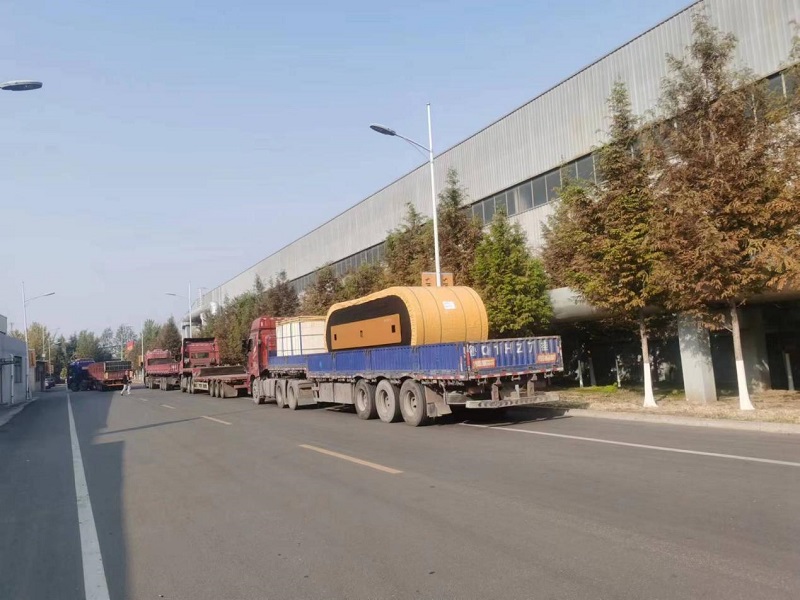

Høyytelses ståltrådtransportbåndrull klar for sending til Laos gruveprosjekt Se mer >>
