Tilpasset mønstret transportbånd for effektiv håndtering av bulkmateriale

YUFENG Mønstret transportbånd, også kjent som chevron eller fiskebeintransportbånd, er et gummitransportbånd designet med støpte mønstre på arbeidsflaten for å forbedre grepet under skrå materialetransport. Den består av en EP- eller NN-stoffskrott, gummideksel og integrert forhøyet mønsterlag, som er limt gjennom høytemperaturvulkanisering.

Sammenlignet med glatte transportbånd, øker den mønstrede overflaten friksjonen mellom båndet og det transporterte materialet, og bidrar til å redusere materialglidning og tilbakerulling på skrå transportlinjer. Ulike mønsterstrukturer, høyder og karkassekonfigurasjoner kan velges i henhold til transportvinkel, materialstørrelse, beltebredde og arbeidsmiljø.

YUFENG produserer mønstrede belter med virgin gummi og høystyrke EP/NN stoffkropper. Produktspekteret dekker generell slitasjebestandige, flammehemmende, høytemperatur-, oljebestandige og lavtemperaturmodeller for steinbrudd, gruvedrift, sement, tilslag, logistikk og andre bulkmaterialetransportapplikasjoner.

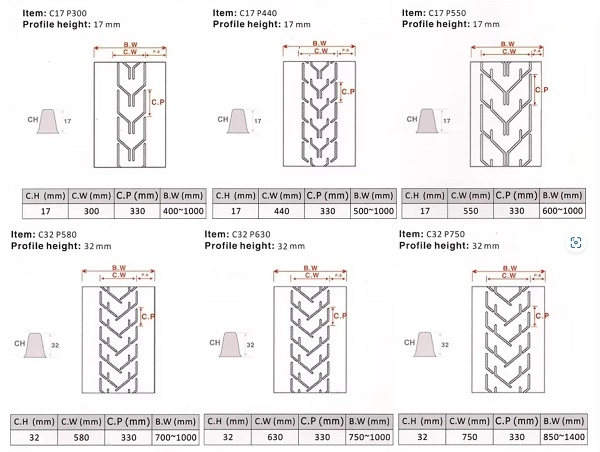

Hva er hovedtypene?

Mønstrede transportbånd er hovedsakelig klassifisert i henhold til den støpte overflatestrukturen. Ulike mønstre gir ulike nivåer av grep, rengjøringsytelse og egnethet for å formidle vinkler.

Lukket Chevron-belte

Det lukkede chevronmønsteret gir en kontinuerlig hevet overflate med sterk materialgripende ytelse. Den er egnet for å transportere klumpmalm, stein, tilslag og andre bulkmaterialer på bratte skrå seksjoner, med transportvinkler på opptil ca. 40° avhengig av materialegenskaper og transportørdesign.

Åpne V belte

Det åpne V-formede mønsteret gir moderat anti-skli ytelse, samtidig som det gir mer plass mellom hevede seksjoner for materialutkast og rengjøring. Den er egnet for korn, sand og små granulære materialer på transportlinjer med ca. 15°–30° helning.

Stikket grovt belte

Den prikkede overflaten består av små hevede gummipunkter som gir skånsom friksjon uten å skape overdreven materialretensjon. Den brukes hovedsakelig til kartonger, poser, emballerte varer og kornhåndtering på lavvinklede transportlinjer under ca. 15°.

Diamantkorsbelte

Diamantkryssmønsteret gir balansert overflatefriksjon og sideveis materialstabilitet. Den relativt åpne strukturen letter også overflaterengjøring, noe som gjør den egnet for logistikksortering, lette industriprodukter og ferdigvaretransport.

Hvordan påvirker mønstervalg transportørens ytelse?

De viktigste valgfaktorene er transportvinkel, materialegenskaper, mønsterhøyde og nødvendig overflatefriksjon. Et høyere eller mer kontinuerlig mønster gir generelt sterkere grep, mens et åpent eller lavt profilmønster kan tilby enklere rengjøring og lavere materialretensjon.

Mønstertype	Kjernekarakteristikk	Gjeldende arbeidsforhold
Lukket Chevron	Høyt grep og sterk materialretensjon	Klump malm, stein og tilslag bratt transport
Åpne V-mønster	Moderat anti-skli ytelse og lettere utladning	Korn, sand og granulære materialer
Stiplet grovt mønster	Lett friksjon og relativt enkel rengjøring	Kartonger, poser og pakkede varer
Diamantkorsmønster	Balansert friksjon og sidestabilitet	Logistikk og lette industriprodukter

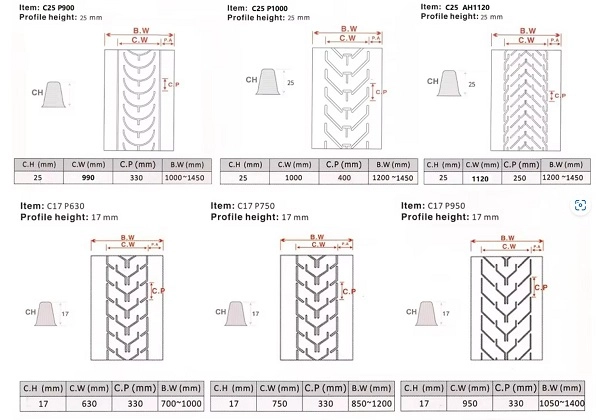

Hvilke størrelser og spesifikasjoner gir YUFENG?

YUFENG leverer mønstrede transportbånd med forskjellige karosserstyrker, bredder og mønsterhøyder for å matche forskjellige transportbåndstrukturer. Standardalternativer inkluderer EP100–EP1000 og NN100–NN800 stoffkropper, beltebredder fra 300 mm til 2400 mm, og mønsterhøyder på 6 mm, 16 mm, 25 mm og 32 mm.

Spesifikasjon	Tilgjengelig rekkevidde
Stoffskrott	EP100–EP1000 / NN100–NN800
Beltebredde	300–2400 mm
Mønsterhøyde	6 / 16 / 25 / 32 mm
Overflatemønster	Chevron / V / Dot / Diamond / Custom
Funksjonelt gummi	Slitasje / Flammehemmende / Høy temperatur / Olje / Kuldebestandig

Which Patterned Belt Is Suitable for Different Applications?

Generelt slitasjebestandig Chevron-mønstret belte

Dette er standardkonfigurasjonen for transport av bulkmateriale med normal temperatur. Det slitesterke gummidekselet er egnet for kull, sand, kalkstein, tilslag og lignende materialer, med et typisk arbeidstemperaturområde på -20°C til +60°C.

Flammehemmende antistatisk mønstret belte

Denne typen bruker flammehemmende og ledende gummiblandinger for underjordiske transportapplikasjoner der brann og statisk elektrisitet er sikkerhetsproblemer. Modeller for kullgruveapplikasjoner kan produseres i henhold til gjeldende MT/T668-krav.

Høytemperaturbestandig mønstret belte

Høytemperaturmønstrede belter bruker varmebestandige gummiblandinger for å transportere varme materialer som sementklinker og stålslagg. YUFENG-konfigurasjoner kan spesifiseres for materialtemperaturer under ca. 180°C i henhold til de faktiske transportforholdene.

Oljebestandig mønstret belte

Oljebestandige modeller bruker NBR-basert dekkgummi for å redusere hevelser og sprekker forårsaket av mineralolje, smøremidler og andre oljeholdige materialer. De er egnet for kjemiske anlegg, oljerelatert materialhåndtering og industrielle produksjonsmiljøer.

Lavtemperaturbestandig mønstret belte

Lavtemperaturformuleringer opprettholder gummifleksibiliteten i kalde utendørsmiljøer. De kan spesifiseres for bruksområder som krever drift ned til ca. -40°C, inkludert gruvedrift i dagbrudd og transport av bulkmateriale om vinteren.

Stikket logistikkbelte med grovt mønster

Den prikkede overflaten med lav profil gir kontrollert friksjon for kartonger, kornposer og emballerte produkter. Den er egnet for lagersortering og logistikktransport der overdreven overflatemønsterhøyde er unødvendig.

Hvilke tilpasningsalternativer er tilgjengelige?

Mønsterform

YUFENG kan gi lukket chevron, åpen V, prikket, diamantkryss og andre støpte overflatekonfigurasjoner i henhold til transportbåndsapplikasjonen.

Mønsterhøyde

Mønsterhøyde kan velges i henhold til transportvinkel, materialstørrelse og nødvendig grep. Standardalternativer inkluderer 6 mm, 16 mm, 25 mm og 32 mm, med tilpassede dimensjoner tilgjengelig for spesifikt utstyr.

Stoffskrott

EP polyesterstoff gir lav forlengelse og stabil dimensjonal ytelse, mens NN nylonstoff gir større fleksibilitet og slagfasthet. Den passende karkassen kan velges i henhold til transportbåndlengde, lasteforhold og remskivediameter.

Funksjonell gummiblanding

Dekselgummien kan modifiseres for flammehemming, oljebestandighet, høytemperaturmotstand, lavtemperaturfleksibilitet og andre driftskrav.

Bunnoverflatekonfigurasjon

Bunnoverflaten kan leveres med en glatt stoffstøttet struktur eller gummistøttet struktur i henhold til transportbåndsrammen, tomgangsarrangement og installasjonskrav.

Hvordan produseres YUFENG-mønsterbelte?

Klargjøring av stoffskrott

Høyfast EP polyester-nylon lerret eller NN nylon stoff velges i henhold til den nødvendige strekkstyrken. Stofflagene er kontrollert for jevn varp- og vefttetthet for å opprettholde jevn beltespenning.

Forberedelse av gummiblanding

Virgin naturgummi, NBR eller andre funksjonelle gummiblandinger velges i henhold til arbeidsmiljøet. Sammensetningen er formulert for å gi nødvendig slitasje, vedheft, temperatur eller kjemisk motstand.

Mønsterstøping og vulkanisering

Den mønstrede arbeidsflaten og beltekroppen er integrert gjennom høytemperaturvulkanisering. Denne strukturen unngår den separate limbindingen som brukes av enkelte mønstrede belter av lav kvalitet og reduserer risikoen for mønsteravskalling ved gjentatt bøyning.

Fabrikkkvalitetsinspeksjon

Stoff- og gummimaterialer blir tatt prøver for strekk-, forlengelses- og heftevne før produksjon. Ferdige belter inspiseres for karkasseytelse, dekkgummiegenskaper og mønsterbinding før forsendelse.

Hvilke råvarer bruker YUFENG?

Strekkskrott

YUFENG bruker høyfasthet EP polyester-nylon lerret eller NN nylon stoff med kontrollert varp og vefttetthet for å gi stabil strekkytelse.

Mønster deksel gummi

Virgin naturgummi, NBR og funksjonell syntetisk gummi kan velges etter slitasje, olje, temperatur og sikkerhetskrav.

Liming Skim Rubber

Skumgummi med høy vedheft brukes mellom stofflag og gummiblandinger for å forbedre bindingen mellom lag og redusere risikoen for delaminering under kontinuerlig belastning.

Råvareinspeksjon

Hvert parti med stoff og gummimaterialer gjennomgår fabrikklaboratorieprøver for strekkstyrke, forlengelse og vedheft før de går inn i vulkaniseringsprosessen. Materialer som ikke oppfyller interne krav frigis ikke for produksjon.

Hvilke standarder følger YUFENG mønstret belte?

YUFENG mønstrede transportbånd er produsert med referanse til gjeldende internasjonale og nasjonale transportbåndstandarder, inkludert ISO 14890, DIN 22102 og GB/T 7984. Flammehemmende modeller for underjordisk kulldrift kan produseres i henhold til gjeldende MT/T668-krav. Eksportordrer kan støttes med CE- og SGS-inspeksjonsdokumentasjon der det er nødvendig.

Hvilke kvalitetsdokumenter kan leveres?

ISO9001 kvalitetssertifikat

Kvalitetsstyringssystemdokumentasjon kan leveres for kvalifiserte produkter og gjeldende bestillinger.

CE eksportdokumentasjon

CE-relatert eksportdokumentasjon kan leveres for gjeldende produktkonfigurasjoner og destinasjonsmarkedskrav.

SGS testdokumentasjon

SGS-inspeksjon eller ytelsesrapporter for råvarer kan leveres i henhold til kundens krav og testomfang.

Fabrikkytelsestestrapport

Fabrikktestdokumentasjon kan dekke strekkfasthet, forlengelse og andre gjeldende ytelsesindikatorer for den medfølgende beltespesifikasjonen.

Hva er de grunnleggende tekniske indikatorene?

Ytelseselement	Standardkrav	Teststandard
Forlengelse ved brudd på stoffskrott	≥300 %	ISO 6259
Mellomlags skrellstyrke	≥12 N/mm	ISO 2411
Permanent forlengelse under nominell belastning	≤2,5 %	DIN 22102
Dekkgummi slitasje tap	≤0,8 cm³/1,61 km	ISO 4649
Mønsterbindingsytelse	Ingen avskalling etter 10 000 bøyesykluser	Fabrikkbøyetest

Hvordan kutte, skjøte og installere et mønstret belte?

Varm vulkaniseringsskjøting

For permanente transportørskjøter kuttes båndendene i trinnvise lag i henhold til stofflagstrukturen. Fugeflatene rengjøres, matchende skumgummi monteres mellom lagene, og det brukes en vulkaniseringspresse for kontrollert oppvarming og trykk. Etter avkjøling og inspeksjon kan skjøten settes i normal drift.

Reparasjon av kaldlim

Cold bonding kan brukes til midlertidig reparasjon eller utvalgte kortsiktige applikasjoner. Det skadede området bør rengjøres og gjøres ru før påføring av egnet transportbåndlim. Den reparerte delen må være fullstendig herdet før transportøren startes på nytt.

Oppsett av transportbånd

Øvre bærende seksjoner bør bruke egnede trauhjul, mens støthjul bør installeres rundt fôringspunkter med høyt fall. Selvjusterende løpehjul kan arrangeres med passende intervaller på lange transportlinjer for å hjelpe til med å kontrollere beltesporingen.

Hvilke støtteprodukter kan YUFENG levere?

Transportbånd serien

YUFENG kan levere stofftransportbånd, stålsnortransportbånd, sideveggtransportbånd og grovt topptransportbånd for forskjellige transportkonfigurasjoner.

Conveyor Roller Series

Støtteprodukter inkluderer trauhjul, støthjul, selvjusterende løpehjul og HDPE anti-korrosjonsruller.

Gummi tilbehør

Slitasjebestandige gummiplater, transportbåndslist, reparasjonslim og lappesett kan leveres for vedlikehold og reparasjon av transportbånd.

HDPE Pipeline Series

HDPE vannrør og HDPE mudrerør kan leveres for hjelpesystemer for væsketransport i gruvedrift og relaterte prosjekter.

Tilpasset behandling

YUFENG kan justere beltebredde, stofflag, mønsterhøyde og funksjonell gummiformulering i henhold til kundenes tegninger og driftsforhold.

Hvordan pakkes og oppbevares mønstret transportbånd?

Smal bredde ruller

For 300–800 mm beltebredder er beltet viklet på en solid papirkjerne og beskyttet med vanntett plastfilm og en ytre vevd pose.

Bredde ruller

For 1000–2400 mm brede belter brukes stålstropper til forsterkning, med presenningsbeskyttelse og trepallelasting for containertransport.

Snarveisseksjoner

Spesialkuttede belteseksjoner kan pakkes separat for å redusere mønsteroverflateskader og riper under håndtering og transport.

Oppbevaringsbetingelser

Mønstrede transportbånd bør lagres horisontalt med en stablehøyde på ikke mer enn 1,5 m. Langvarig direkte sollys, kjemiske løsemidler og andre forhold som kan fremskynde aldring av gummi bør unngås.

Hvordan be om et mønstret beltetilbud?

For engros- eller tilpassede krav til mønstret transportbånd, oppgi følgende tekniske informasjon slik at YUFENG kan velge riktig karkasse og mønsterkonfigurasjon:

Slaktetype: EP eller NN
Beltebredde
Mønsterform og høyde
Maksimal transportvinkel
Materialtype og klumpstørrelse
Arbeidstemperatur og transportmedium
Formidle avstand
Total bestillingsmengde
Mål leveringshavn

Basert på disse parametrene kan YUFENG evaluere nødvendig stoffkvalitet, beltekonstruksjon, dekkgummi og mønsterkonfigurasjon for applikasjonen.
