Selvjusterende løpehjul

Å holde transportbåndet sentrert er nøkkelfunksjonen til YUFENG Self-Aligning Troughing Idler. Den automatisk svingbare rammen reagerer på sidebeltebevegelser og hjelper til med å korrigere feiljustering forårsaket av ujevn spenning eller materialbelastning, og reduserer kantskraping og vedlikeholdsavbrudd. Tilgjengelig i 89–159 mm diameter for 400–2400 mm båndbredder, er den egnet for gruvedrift, kornhåndtering og sementtransportsystemer.

Arbeidsprinsipp for produktdefinisjon og pivoteringskorreksjon

1. Struktur

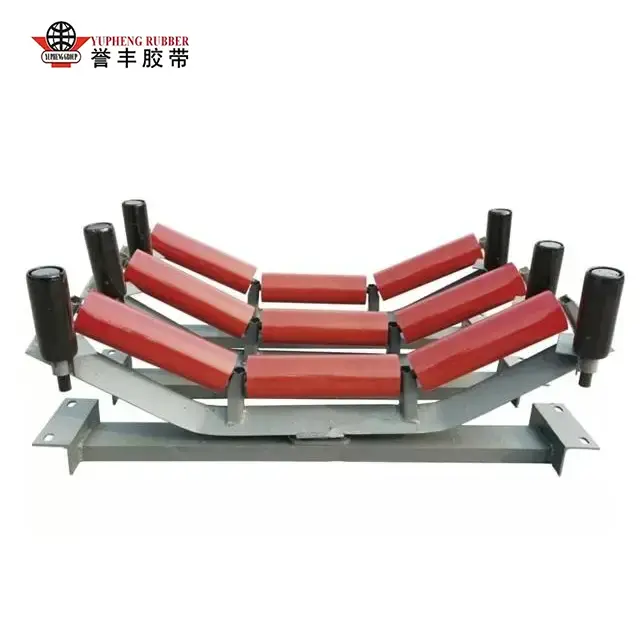

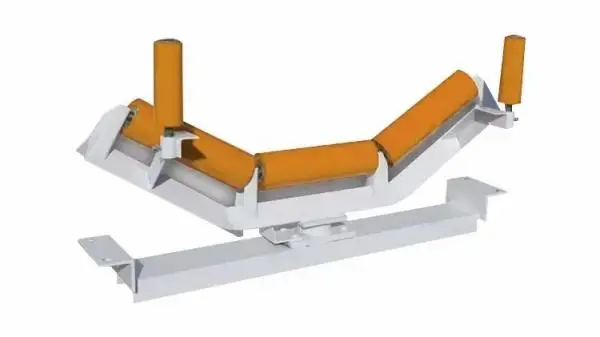

YUFENG selvjusterende troughing Idler er en tre-rullers bæreenhet bygget på en fritt roterbar sentral svingbase. Den består av en horisontal sentral valse, to symmetriske skrånende vingevalser og anti-off styreruller på siden. Når transportbåndet avviker på grunn av ujevn materialbelastning, inkonsekvent båndspenning eller endringer i transportbåndets innretting, kommer båndkanten i kontakt med styrerullen og driver tomgangsrammen til å svinge 5°–8°, og genererer en omvendt korrigeringskraft som automatisk fører båndet tilbake mot midten.

YUFENG bruker fortykkede Q235 sømløse stålrør, solide kaldtrukne integrerte skafter, kraftige svingseter i støpt stål og tolags labyrintkompositttetninger. Hver valse er utstyrt med lavfriksjons dobbeltforseglede 6204/6305-lagre, med radiell utløp kontrollert under 0,5 mm og statisk rotasjonsmotstand holdt på 1,4–2,4N. Denne strukturen gir stabil drift med lite støy i støvete, fuktige og temperaturvariable miljøer fra -20 ℃ til +80 ℃.

2. Tilpassede selvjusterende konfigurasjoner

I tillegg til standardmodeller av karbonstål, tilbyr YUFENG tilpassede selvjusterende løpehjul for forskjellige driftsforhold, inkludert gummilagde slagmodeller for materialmatingspunkter, UHMWPE anti-korrosjonsmodeller for salttåke og kjemiske miljøer, og høytemperaturmodeller for ovnasketransportlinjer. Alle innkommende råvarer gjennomgår strekkstyrke og kjemisk sammensetningsinspeksjon før produksjon for å sikre konsistent produksjonskvalitet.

Verifiserte felttestdata

1. Syv-måneders kontinuerlig sporingstest

YUFENG gjennomførte en syv måneders uavbrutt felttest på et 1,2 km korntransportsystem for å evaluere den faktiske sporingsytelsen til Troughing Idler under kontinuerlig drift. Testen ble utført i et utendørs kornlager med variable vindforhold og temperaturer fra -12℃ til +72℃. Hver tomgangsgruppe håndterte laster på opptil 2200 kg under transport av hvete, mais og ris.

2. Kjerneytelsesresultater

Korrigeringssvar:Løpehjulet reagerte på belteavvik innen 0,8 sekunder og ledet kontinuerlig beltet mot midten uten merkbar svingning.

Beltebeskyttelse:Slitasje på beltekantene ble redusert med 45 %, noe som utvidet den registrerte syklusen for beltebytte fra 12 måneder til 18 måneder.

Materialsøl:Under samme transportvolum reduserte materiallekkasjen fra 3,1 % med faste bunnhjul til 0,32 % med YUFENG selvjusterende løpehjul.

Tetnings- og svingebestandighet:Etter 35 påfølgende dager med aldringstester for syklisk støv og vannspray, viste alle testprøver ingen lagerblokkering eller rust på dreieakselen.

Komplett produktklassifisering og standard teknisk parametertabell

1. Selvjusterende troughing Idler Series

YUFENG utvikler fire-kjerners Self Aligning Troughing Idler-serie for forskjellige belastningsforhold, transportbåndoppsett og driftsmiljøer. Tilpassede dimensjoner og konfigurasjoner er også tilgjengelige for spesielle transportsystemer.

Standard 3-rulls selvjusterende trauhjul:En generell modell for korn, sand og gruvedrift, tilgjengelig med 20°, 30°, 35° og 45° bunnvinkler.

Slag selvjusterende trauhjul:Utstyrt med tykke gummilagrede ruller for materialmatingspunkter, som hjelper til med å absorbere opptil 72 % av øyeblikkelig støtkraft samtidig som den opprettholder automatisk beltesporing.

Vendbar selvjusterende trauhjul:Har en toveis svingtappstruktur for frem- og tilbakegående skytteltransportører og transportsystemer i havnelageret.

UHMWPE Anti-korrosjon, selvjusterende trauløper:Bruker en ikke-metallisk polymerrullekropp med en dreieaksel i rustfritt stål for kjemiske anlegg, kystterminaler og salttåkemiljøer.

2. Standard tekniske parametere

Ekte globale industrielle kundeprosjekter

1. Australia store kornterminaltransportørprosjekt

Prosjektskala:9 km langt korntransportsystem på tvers, utstyrt med et 1000 mm bredt transportbånd og designet transportkapasitet på 1800 tonn i timen.

Kundeutfordring:De originale faste bunnhjulene kunne ikke effektivt korrigere vindindusert belteavvik. Kontinuerlig beltevandring forårsaket kantrivning og kornsøl, noe som resulterte i opptil 32 timer med uplanlagt avstengningstid hver måned.

YUFENG løsning:Vi leverte skreddersydde 35° selvjusterende løpehjul med forsterkede svingbare seter, som gir kontinuerlig automatisk beltekorreksjon under utendørs driftsforhold.

Etter 16 måneder med kontinuerlig drift opprettholdt det selvsentrerende systemet stabil korreksjonsytelse gjennom hele året, noe som reduserte månedlig nedetid for vedlikehold med 70 %.

Tilbakemelding fra kunder:"Den automatiske sporingsytelsen til YUFENG selvjusterende løpehjul løser fullstendig vårt langvarige beltevandringsproblem, og reduserer kornavfall og vedlikeholdsarbeidskostnader betydelig."

2. Sør-Afrika Open-Pit Chrome Ore Conveying Line

Arbeidsforhold:Transportørsystemet opererer på tvers av fjellterreng med ujevne skråninger, kraftig malmstøt og høy støvkonsentrasjon gjennom hele året.

YUFENG løsning:Vi leverte Impact Troughing Idlers utstyrt med fortykkede gummilagde ruller og forsterkede svingseter med støvbeskyttelsesstrukturer.

Etter to år med kontinuerlig drift med tung last opprettholdt tomgangshjulene stabil automatisk korreksjonsytelse uten korrigeringsfeil, noe som effektivt forbedret transportbåndets innrettingspålitelighet og reduserte vedlikeholdskravene.

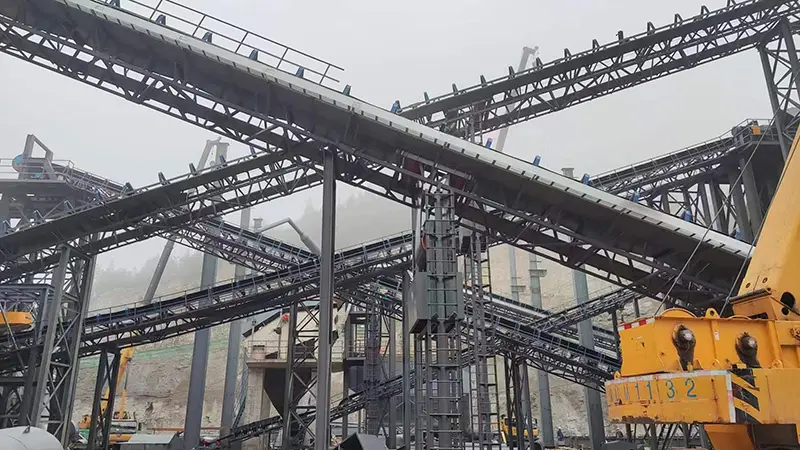

3. Innenlandsk 4500 tonn per dag samlet steinbruddsproduksjonslinje

Arbeidsforhold:Produksjonslinjen håndterer svært abrasive steintilslag med hyppig materialbelastningsubalanse, noe som forårsaker alvorlige båndavvik og akselerert båndkantslitasje.

YUFENG løsning:Vi leverte kraftige selvjusterende løpehjul for å opprettholde kontinuerlig beltesentrering under langdistansetransport.

Den optimaliserte selvkorrigerende strukturen reduserte problemer med belteavvik, reduserte frekvensen for bytte av transportbånd og forbedret den generelle stabiliteten til steinbruddets transportsystem.

Kjernekonkurransefordeler vs vanlige faste bunnløpere

Gjeldende industrielle scenarier med detaljert applikasjonsforklaring

1. Korn- og landbruksindustri

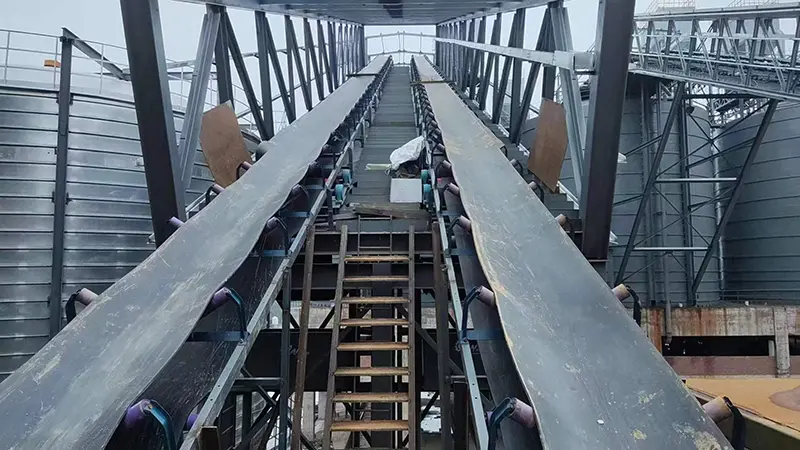

YUFENG Self Aligning Troughing Idler er mye brukt i store kornlagringsterminaler, ris- og maisbehandlingsanlegg og utendørs transportsystemer for kornlager. For langdistanse korntransport påvirket av vindinterferens og ujevn materialbelastning, korrigerer den selvsentrerende strukturen kontinuerlig belteavvik, reduserer kornsøl og forbedrer transportstabiliteten.

2. Gruveindustri

I dagbrudd i kullgruver, krommalmgruver, jernmalmprosjekter og tilslagsbrudd, møter transportsystemer med lang spennvidde ofte beltevandring forårsaket av ujevn belastning, terrengendringer og kraftig materialpåvirkning. YUFENG selvjusterende løpehjul gir automatisk sporingsytelse for å opprettholde stabil belteinnretting og redusere kantslitasje, riverisiko og uventet nedetid.

3. Termiske kraftverk

Termiske kraftverk krever pålitelig transportørdrift for langdistanse kullmating og transport av kalksteinsavsvovlingsmateriale. YUFENG selvjusterende løpehjul bidrar til å opprettholde transportbåndposisjonen under kontinuerlig drift, forbedrer systemets pålitelighet og reduserer vedlikeholdsfrekvensen forårsaket av båndavvik.

4. Byggevareindustrien

For sementanlegg, produksjonslinjer for sand og steintilslag og andre tunge materialhåndteringsapplikasjoner kan ujevn materialfordeling lett forårsake forskyvning av transportbåndet. YUFENG selvjusterende løpehjulssystemer justerer automatisk beltets kjøreposisjon, og sikrer jevnere transport av slipende bulkmaterialer.

5. Havner og bulklastkaier

Kysthavner og bulklastterminaler opererer ofte under sterke vindforhold og komplekse lastemiljøer. YUFENG selvjusterende bunnhjul er egnet for lossesystemer for korn, malm og bulklast, og gir stabil beltesporingsytelse under langdistansetransport.

6. Kjemisk og saltproduksjonsindustri

For kjemiske anlegg og kystsaltproduksjonsmiljøer som er utsatt for syre-, alkali- og salttåkekorrosjon, gir YUFENG UHMWPE anti-korrosjon selvinnrettede bunnhjul med korrosjonsbestandige materialer og tilpassede strukturer for å sikre langsiktig stabil drift i tøffe miljøer.

Fabrikkfaglig styrke og autoriserte globale kvalifikasjoner

1. Avansert produksjonskapasitet og produksjonskapasitet

YUFENG eier et standardisert 21 000 kvadratmeter automatisk produksjonsverksted utstyrt med mer enn 55 sett med CNC presisjonsbehandlingsutstyr. Med en månedlig produksjonskapasitet på 85 000 sett med løpehjul og over 15 års produksjonserfaring med fokus på ruller og sporingskorrigeringskomponenter, tilbyr YUFENG pålitelige selvjusterende løpehjulsløsninger for globale industrikunder.

2. Internasjonale sertifiseringer og prosjektkvalifiseringsstøtte

Alle YUFENG Self Aligning Troughing Idler-produkter består ISO9001 internasjonal kvalitetsstyringssystemsertifisering, MT/T 821 gruvesikkerhetsstandardkrav og CE-eksportoverholdelse. Komplette tredjeparts fabrikkrevisjonsrapporter og sporingsytelsestestrapporter kan leveres for å støtte kundeprosjektgodkjenning, leverandørkvalifikasjonsgjennomgang og kvalitetsevaluering.

3. Streng kvalitetskontroll og ytelsesverifisering

YUFENG driver et uavhengig kvalitetsinspeksjonslaboratorium og implementerer streng kvalitetskontroll gjennom hele produksjonsprosessen. Inspeksjonsprosedyrer inkluderer inspeksjon av råstoffets mekaniske styrke, testing av glatthet på halvfabrikata, tretthetstesting for kontinuerlig avvikskorreksjon av ferdige produkter, simuleringstesting av forseglingsstøv og vannsprayaldringstesting og endelig eksportemballasjeinspeksjon for å sikre stabil produktytelse før forsendelse.

4. Tilpasset teknisk støtte og global service

YUFENG støtter gratis CAD-teknisk tegning, 7-dagers rask prøvelevering for små testordrer og 16–20 dagers produksjonssykluser for tilpassede selvjusterende tomgangsbestillinger. Vårt tekniske team gir global ekstern ettersalgsveiledning og matchende tjenester for transportbåndoppsett på stedet for store utenlandske transportbåndprosjekter.

FAQ

1. Spørsmål: Hvor skal den selvjusterende bunnhjulet installeres på transportbånd?

A: Det anbefales å installere ett sett hver 15.–30. meter på bæresiden av langdistansetransportører, og legge til ekstra sett ved overføringspunkter, oppoverbakke/nedoverbakker og vindeksponerte utendørssegmenter for å forbedre korrigeringseffektiviteten. 35° bunnvinkel er den universelle standarden for de fleste gruve- og korntransportprosjekter; 20° passer til transport av landbruksmaterialer med lett last, mens 45° dyptråmodell er for bulktransport med høy kapasitet. Vi kan justere brakettens svingvinkel helt i henhold til din transportørdesigntegning.

2. Spørsmål: Kan du levere anti-korrosjon, selvjusterende bunnhjul for kystsaltanlegg og kjemiske anlegg?

A: Absolutt. Vi leverer tre anti-korrosjonsmatchende løsninger: UHMWPE ikke-metallpolymer selvjusterende løpehjul, tykke gummibelagte anti-rust stål løpere og tilpassede akselhjul i rustfritt stål, som kan tilpasse seg langsiktige syre-, alkali- og salttåkekorrosive arbeidsmiljøer.

3. Spørsmål: Hva er minimumsbestillingsantall og standard leveringstid?

A: Prøveprøveordren MOQ er 1 stk; bulk formell bestilling MOQ er 100 sett. Standard lagerspesifikasjoner for konvensjonelle selvjusterende løpehjul kan leveres innen 7 virkedager, mens tilpasset ikke-standard selvjusterende løpehjul krever 16–20 dagers produksjonsperiode.

4. Spørsmål: Er de selvsentrerende bunnhjulene i samsvar med internasjonale industridesignstandarder?

A: Alle ferdige produkter er fullt i samsvar med CEMA, ISO, MT/T 821 og DIN globale industristandarder for transportbånd, komplette offisielle testrapporter for sporingsytelse er vedlagt for grenseoverskridende eksportfortolling.

Kontakt YUFENG

Er du på utkikk etter en stabil og vedlikeholdsfri løsning for tomgangshjul for å eliminere hyppige båndavvik og redusere langsiktige driftskostnader for transportbånd? Kontakt YUFENG profesjonelt ingeniørteam i dag for å be om produktprøver, tilpassede tekniske tegninger og fabrikkdirekte tilbud.

YUFENG leverer komplette løsninger for korrigering av transportbåndsporing for gruvedrift, landbruk, havner, kraftverk, kjemisk industri og andre bulkmaterialhåndteringsapplikasjoner over hele verden.
