Spiral returløpsrulle

YUFENG spesialiserer seg på selvrensende produkter i serien med selvrensende transportbånd, med kjerneproduksjonsbase og automatisert verksted lokalisert i Nord-Kinas profesjonelle industriklynge for transportbåndmaskiner. Merket integrerer anti-stick spiral strukturell design, slitesterke høystyrke råmaterialer og flerkanals labyrintforseglingsteknologi i hver spiralreturløpsrulle.

Grunnleggende testinformasjon

YUFENG gjennomførte en 6-måneders uavbrutt feltdriftstest for å evaluere den langsiktige ytelsen til sin spiralreturrulle under krevende forhold på retursiden. Testen dekket flere industrielle miljøer, inkludert underjordisk kullgruvedrift, transport av sementklinker, lossing av portmineralpulver og transport av termisk kraftaske.

Testscenarioene inkluderte forhold med mye støv, høy luftfuktighet, gjørmete og klebrig materiale, med et gjennomsnitt på 4–9 kg gjenværende klebrig malmpulver, gjørme og aske festet til hver kvadratmeter av returbeltet. Disse forholdene ble valgt for å reprodusere vanlige material-adhesjonsproblemer som oppstår ved kontinuerlig industriell transport.

Testresultatene bekreftet at for tomganger på retursiden som opererer med klebrige materialer, er grunnleggende bæreevne alene ikke tilstrekkelig. Automatisk materialfrigjøring, anti-adhesjonsevne og beltesporingsstabilitet er avgjørende for å opprettholde jevn drift av returbeltet. Disse ytelseskravene utgjør kjernedesignlogikken til YUFENG Idler Roller.

Selvrensende spiral strukturell ytelsestest

Sammenlignende felttest under klebrige materialer

YUFENG gjennomførte en to-ukers sammenlignende felttest mellom spiralreturrulle og vanlige jevne returløpsruller under identiske transportforhold for klebrig aske. Testresultatene viste signifikante forskjeller i materialadhesjonskontroll og vedlikeholdskrav.

Vanlige jevne returløpsruller utviklet ujevn materialoppbygging på rulleoverflaten etter 8–12 timers kontinuerlig drift. De akkumulerte klebrige materialene dannet uregelmessige buler, forårsaket problemer med belteavvik og krevde manuell rengjøring en gang hver 12. time. Hver rengjøringsstans varte i omtrent 18–22 minutter, noe som økte vedlikeholdsarbeidet og reduserte transportbåndets tilgjengelighet.

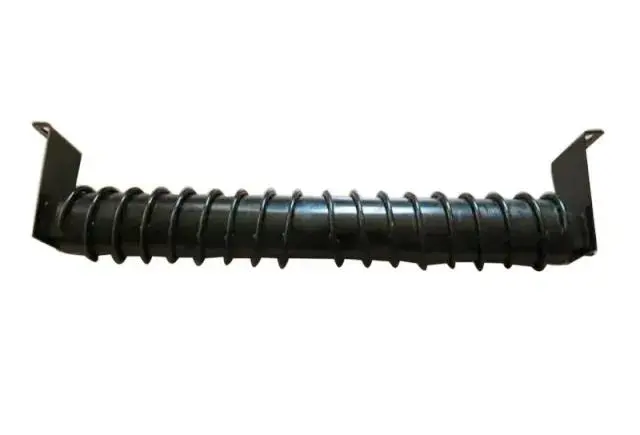

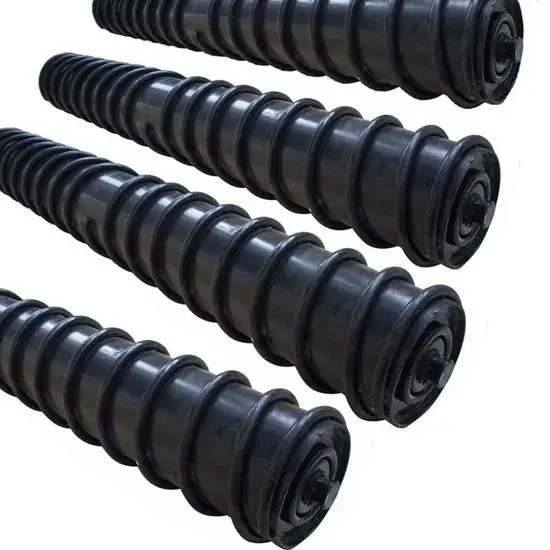

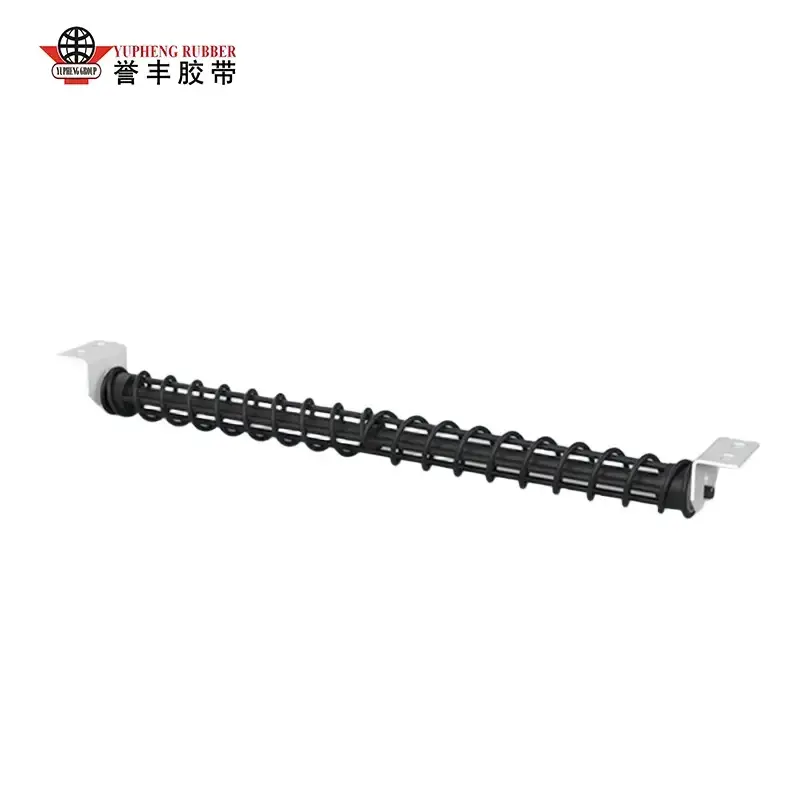

YUFENG Idler Roller har en symmetrisk dobbeltspiralformet flystruktur. Under rullerotasjon fjerner spiraloverflaten kontinuerlig gjenværende klebrige materialer og leder dem fra beltets sentrum mot begge sider. Etter 30 dager med kontinuerlig drift ble det ikke observert noen åpenbar materialansamling på rulleoverflaten, noe som eliminerte behovet for hyppig manuell rengjøring.

1. Symmetrisk toveis S-formet spiralflydesign

Den høyfaste stålspiralflukten er presisjonssveiset i henhold til beltekontaktbanen. Den toveis spiralstrukturen genererer en balansert lateral materialskyvekraft, og overfører jevnt klebrige rester mot begge beltekantene uten å forårsake konsentrert slitasje eller skade på transportbåndets gummilag.

2. Flerlags labyrintkomposittforseglingssystem

Den innvendige tre-kanals nylon-labyrintforseglingen kombinert med en ekstern støvtett gummiring skaper en flertrinns beskyttelsesstruktur. Denne utformingen blokkerer effektivt gruvesøv, gjørmete vann og fin aske fra å komme inn i lagerhulrommet, og forhindrer vanlige feil som lagerstopp og blokkering av rullerotasjon forårsaket av materialforurensning.

3. Konsentrisk balansert vektfordelingsstruktur

Automatisert CNC-dreieteknologi kontrollerer rullerørets konsentrisitet innenfor 0,3 mm totalt indikatorløp. Den optimaliserte dynamiske balansedesignen holder rotasjonsvibrasjonsamplitude under 0,8 mm under høyhastighets transportbåndsdrift, reduserer ekstra beltespenningstap og reduserer unødvendig energiforbruk til transportørsystemet.

Støv, gjørme vanntett og anti-korrosjon ytelsestest

Testbetingelser for miljøsimulering

YUFENG Spiral Return Idler Roller er designet for utendørs utendørs og underjordiske våttransportmiljøer. Dens tetnings- og korrosjonsbestandighet ble verifisert gjennom profesjonell miljøsimuleringstesting.

Testen simulerte kontinuerlig sprut av gjørmete vann med en vannstrømningshastighet på 9 mm/time, kombinert med eksponering for høykonsentrasjon av mineralstøv. Prøvene ble operert kontinuerlig i 40 påfølgende minutter under disse tøffe forholdene for å evaluere forseglingspålitelighet og korrosjonsbeskyttelse.

Verifiserte testresultater

Etter testing forble lagerhulrommet helt tørt uten vann eller støvinfiltrasjon. Det varmgalvaniserte rulleskallet og spiralflyet beholdt intakt anti-korrosjonsbelegg uten avskalling eller overflateskade. Lagerrotasjonsmotstanden økte med bare 3 % etter testen, uten at det ble observert rullestopp eller rotasjonssvikt.

Denne stabile forseglingen og anti-korrosjonsytelsen gjør at YUFENG Idler Roller kan operere pålitelig i regnfulle friluftshavner, vannrike underjordiske gruver og sprayvaskemiljøer for sementanlegg. Designet reduserer effektivt nedstengningsrisiko og erstatningskostnader forårsaket av rust, materialoppbygging og lagerskader.

Intelligent anti-avvik og effektiv operasjonssammenligning

Gjennom kontinuerlig lasting og driftstesting på stedet, oppnår YUFENG spiralreturløpsrulle 40 % høyere omfattende driftseffektivitet enn vanlige jevne returløpere, med spesifikke sammenligningsdata vist i tabellen nedenfor:

Verifiserte tekniske standardproduktparametere

1. Roller Shell Råmateriale

YUFENG Idler Roller bruker Q235 høypresisjon sømløst ERW karbonstålrør som rulleskallmateriale. Hvert rør gjennomgår streng råvareinspeksjon før produksjon og mottar varmgalvanisert anti-korrosjonsbehandling for å forbedre slitestyrke, slagfasthet og langsiktig driftsikkerhet utendørs og under bakken.

2. Matchende breddeområde for transportbånd

Standard Idler Roller støtter transportbåndbredder fra 400 mm til 2000 mm, og dekker lette, middels og tunge bulkmaterialetransportsystemer.

3. Alternativer for standard utvendig diameter på rulle

Tilgjengelige standard valsediametre inkluderer Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ168mm og Φ219mm. Spesiell diametertilpasning er tilgjengelig i henhold til transportbåndstruktur og driftskrav.

4. Enkel rulle statisk lastekapasitet

Den maksimale statiske lastkapasiteten på én rulle når 1500 kg, og oppfyller kravene til langdistansetransportsystemer som håndterer tunge materialer som mineralmalm, kull og industrielle bulkmaterialer.

5. Matchende transportbåndtykkelse

Valsen er kompatibel med transportbånd som varierer fra 3 mm til 18 mm tykkelse, inkludert standard gummitransportbånd, flammebestandige gruvebånd og slitesterke sementtransportbånd.

6. Driftstemperaturtilpasningsområde

YUFENG Spiral Return Idler Roller opprettholder stabil drift fra -40°C til +65°C, noe som gjør den egnet for lavtemperatur utendørs gruvemiljøer og høytemperatur industrielle produksjonslinjer.

7. Standard enkelt rulle nettovekt

Standard nettovekt varierer fra 6,2 kg til 28,7 kg avhengig av rullediameter, effektiv lengde og strukturell konfigurasjon.

8. Standard lagerkonfigurasjon

Rullen bruker C3-klaring ZZ-skjold med dype sporkulelager med lav rotasjonsmotstand, termisk ekspansjonstoleranse og vedlikeholdsfri fettfylling for å støtte stabil drift gjennom hele servicesyklusen.

Ekte industrielle brukere på stedet applikasjonssaker

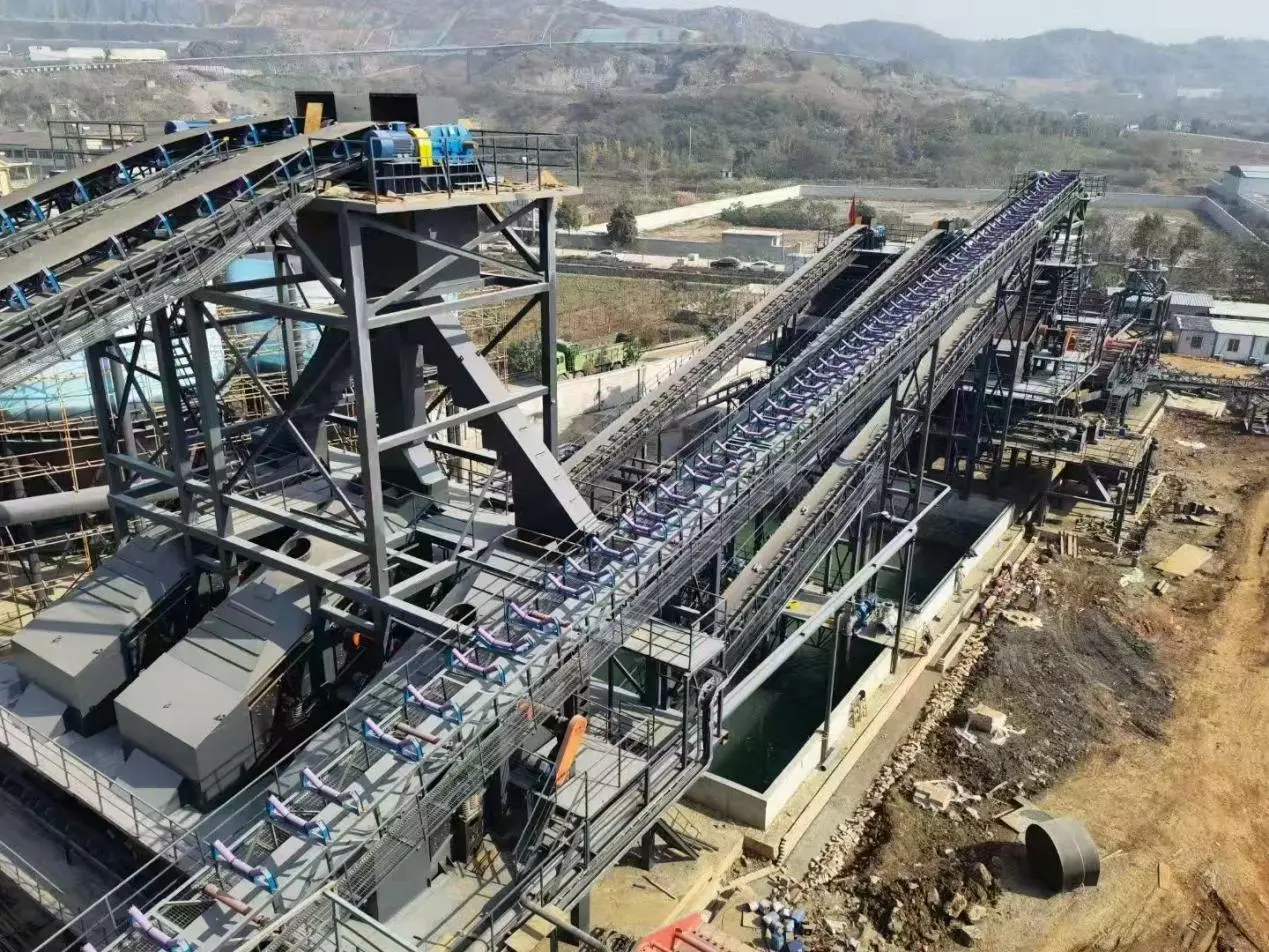

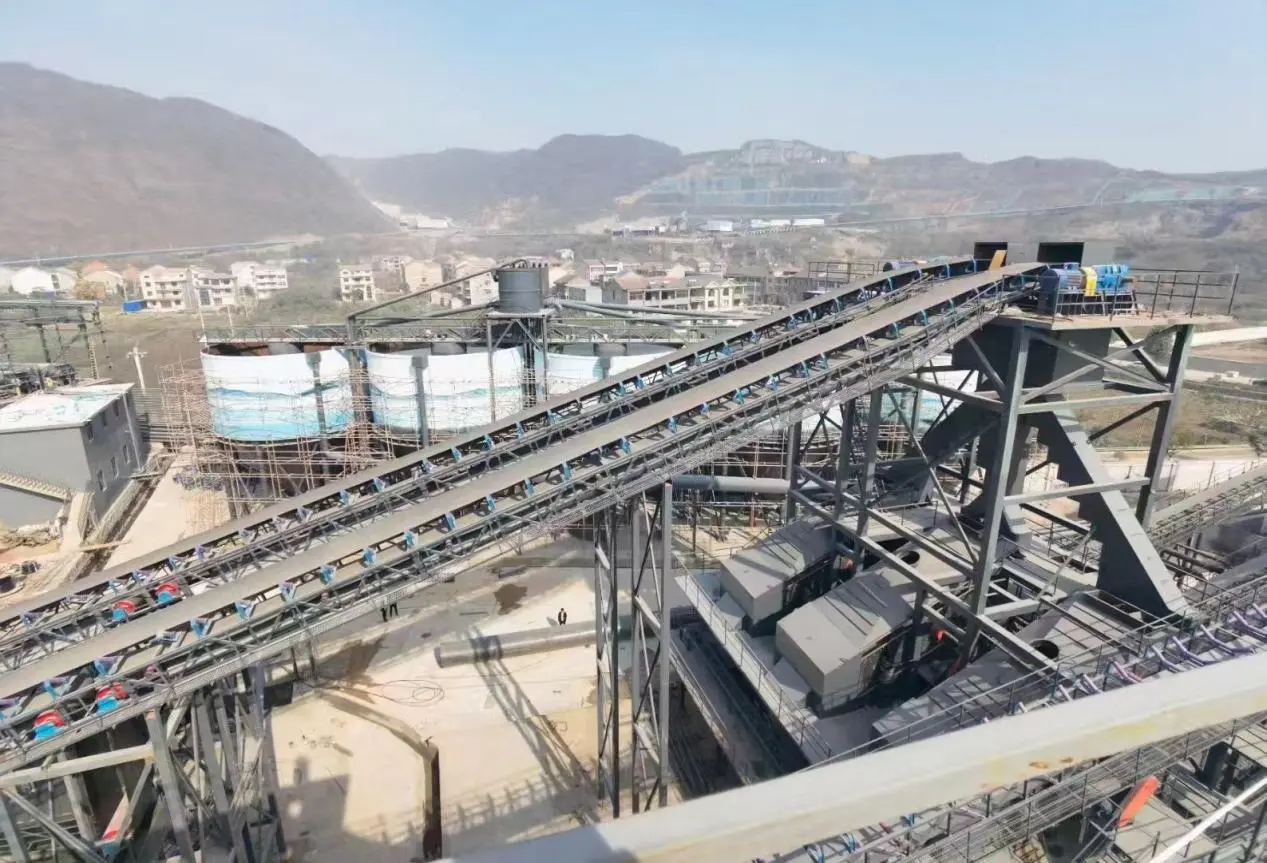

1. Underjordisk kullgruve returtransportørapplikasjon

En underjordisk kullgruvekunde har tidligere opplevd hyppig tilbakekjøring av tomgangskjøretøy forårsaket av vått kullslim og steinpulverakkumulering. Disse feilene resulterte i belteavvik, gjentatte produksjonsavbrudd og høye manuelle rengjøringskostnader.

Etter å ha erstattet tradisjonelle returløpere med YUFENG Idler Rollers, opererte transportørsystemet kontinuerlig i seks måneder. Daglige manuelle rengjøringsskift ble eliminert, reimavviksfeil ble redusert med mer enn 70 %, og månedlige utskiftingskostnader for tomgangshjul ble redusert med over 55 %. Løsningen reduserte også sikkerhetsrisikoer for underjordisk vedlikehold forårsaket av hyppig manuell rengjøring av utstyr.

2. Coastal Port Bulk Mineral Conveyor Application

En malmterminal ved kysten som opererer under kontinuerlig regneksponering og havsalttåkeforhold led tidligere av rask rullekorrosjon og mineralpulverakkumulering. Tradisjonelle glatte returløpere forårsaket overflateoppbygging som skrapte opp dyre transportbånd.

Etter å ha tatt i bruk YUFENG Spiral Return Idler Rollers med varmgalvaniserte skall og selvrensende spiralstrukturer, ble problemer med materialets adhesjon betydelig redusert. Ett parti med leverte valser har operert kontinuerlig i mer enn åtte måneder uten utskifting, og opprettholder stabil ytelse i tøffe marine miljøer.

3. Cement Plant Sticky Ash Transportapplikasjon

En stor sementproduksjonsbase møtte alvorlig returrullevedheft forårsaket av fuktig klinkeraske. Før utskifting måtte vedlikeholdsteamene manuelt rengjøre returvalsene hvert skift, noe som skaper høyt arbeidsforbruk og hyppig nedetid på transportbåndet.

Etter installasjon av YUFENG Idler Rollers, fjerner spiralstrukturen automatisk askeopphopning under drift. Rengjøringsarbeidskostnadene ble redusert med omtrent to tredjedeler, mens redusert båndslitasje bidro til å forlenge transportbåndets levetid.

Fem kjerne konkurransefordeler

1. Ekte industriell felttestet ytelse

All rengjøringseffektivitet, anti-avviksytelse og data om levetid verifiseres gjennom kontinuerlig testing av industriell transportørdrift. YUFENG fokuserer på praktisk applikasjonsytelse i stedet for teoretiske parametere.

2. Symmetrisk dobbel spiral selvrensende struktur

Den toveis spiraldesignen fjerner kontinuerlig klebrige materialer samtidig som den opprettholder balansert beltekontakt. Det reduserer frekvensen av båndavvik, forhindrer lokal båndslitasje og forbedrer transportstabiliteten under våte og klebrige materialer.

3. Flerkanals forsegling og anti-korrosjonsbeskyttelse

Kombinasjonen av labyrintkomposittforsegling og varmgalvanisert overflatebeskyttelse forhindrer støv, gjørmete vann og korrosive materialer fra å skade interne lagre, og støtter langsiktig vedlikeholdsfri drift.

4. Integrert design for lavere driftskostnader

Ved å redusere materialoppbygging, rengjøringsfrekvens, utskifting av valser og belteskader, hjelper YUFENG Spiral Return Idler Roller kundene med å redusere totale vedlikeholdskostnader for transportbånd og forbedre produksjonseffektiviteten.

5. Profesjonell fabrikkkvalitetskontroll

YUFENG driver automatiserte verksteder for skjæring, sveising, montering og testing under ISO9001 kvalitetsstyringsstandarder. Hver ferdigvals gjennomgår inspeksjon inkludert konsentrisitetstesting, rotasjonsmotstandstesting og verifisering av tetningsytelse før forsendelse.

Egnede industrielle anvendelsesscenarier

1. Gruvetransportsystemer

Egnet for underjordiske og åpne kullgruver som transporterer vått kullslim, gangpulver og gjørmete mineralmaterialer der returbeltevedheft ofte forekommer.

2. Transport av massemateriale ved kysthavn

Designet for mineralpulver, jernmalm, sand og andre bulkmaterialer som transporteres i fuktige marine miljøer med salttåkekorrosjonsrisiko.

3. Sement, metallurgi og termisk kraftindustri

Gjelder for klebrig aske, klinkerrester, ovnslagg og andre industrielle materialer som lett samler seg på konvensjonelle returvalser.

4. Mineralforedlings- og aggregatanlegg

Egnet for transportsystemer for våt gjørme, sandtilslag og mineralbehandling som krever kontinuerlig selvrensende ytelse.

5. Transportørsystemer med hyppige adhesjonsproblemer

Ideell for enhver returtransportørseksjon som lider av materialoppbygging, båndavvik, hyppige rengjøringskrav og kort levetid for ruller.

Hvorfor velge YUFENG?

Pålitelig selvrensende transportørløsning fra profesjonell produsent

YUFENG Spiral Return Idler Roller integrerer presisjonsspiralstrukturell teknologi, verifisert industriell brukserfaring og standardisert fabrikkkvalitetskontroll. Designet for miljøer som transporterer klebrig materiale, bidrar det til å eliminere materialoppbygging, redusere problemer med belteavvik og minimere uplanlagt nedetid på transportbåndet.

Fabrikk direkte forsyning og tilpasset støtte

Som en profesjonell produsent av transportbåndkomponenter tilbyr YUFENG direkte fabrikkforsyning, tilpassede spesifikasjoner, teknisk rådgivning og applikasjonsmatchingtjenester for globale bulktransportsystemintegratorer.

Forbedre transportbåndets pålitelighet med YUFENG

Velg YUFENG Idler Roller for å oppnå automatisk selvrensende ytelse, pålitelig anti-korrosjonsbeskyttelse og stabil returbeltedrift for krevende industrielle transportapplikasjoner.

FAQ

Spørsmål 1: Hva er forskjellen mellom glatt returhjul og spiralreturhjul?

Vanlige glatte returløpere gir kun grunnleggende beltestøtte. Klistrete materialer kan lett samle seg på rulleoverflaten, noe som forårsaker båndavvik og hyppige rengjøringskrav.

YUFENG Idler Roller bruker en toveis spiralstruktur for kontinuerlig å fjerne restmaterialer under drift, holde beltets kontaktflate renere og redusere avviksproblemer forårsaket av materialoppbygging.

Spørsmål 2: Hvordan sjekke kvaliteten på en spiralreturrulle før kjøp?

Kunder bør fokusere på tre hovedpunkter:

1. Spiralsveisekvalitet

Spiralfløyen bør sveises godt til rulleskallet for å unngå å løsne under langvarig drift.

2. Tetningsstruktur

En pålitelig valse bør bruke flerlags labyrintforsegling i stedet for enkle støvringer for å forhindre at støv og vann skader lageret.

3. Anti-korrosjonsbehandling

Varmgalvaniserte rulleskall gir bedre korrosjonsbestandighet for utendørs, gruvedrift og fuktige industrimiljøer.

Q3: Hvilke materialer er tilgjengelige for spiralflykonstruksjoner?

1. Carbon Steel Spiral Flight

Gir høy slitestyrke og slagstyrke, egnet for gruvedrift, havner, sementanlegg og andre tunge applikasjoner.

2. Gummi Spiral Flight

Gir mykere beltekontakt og egner seg for lett lasttransport. Imidlertid har den lavere motstand mot høy temperatur og kraftig slitasje.

Kontakt YUFENG

Kontakt YUFENG for tekniske datablader, tilpassede tegninger, prøvetesting og direkte fabrikkpriser for løsninger for spiralreturrulle.
