Selvjusterende løpehjul

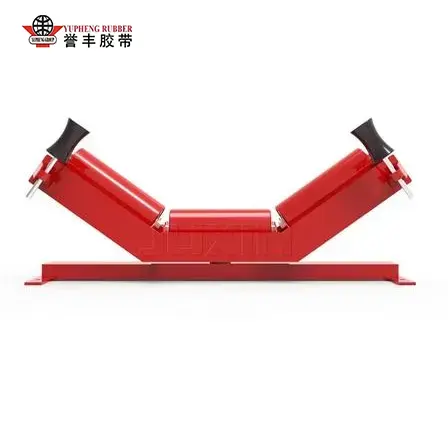

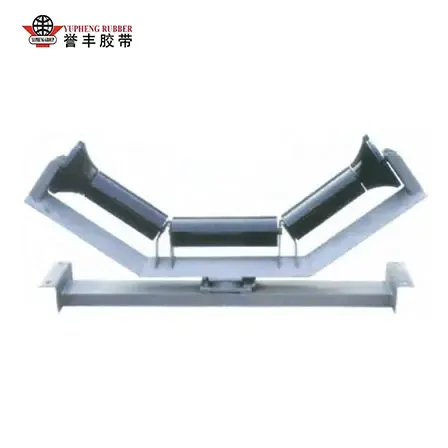

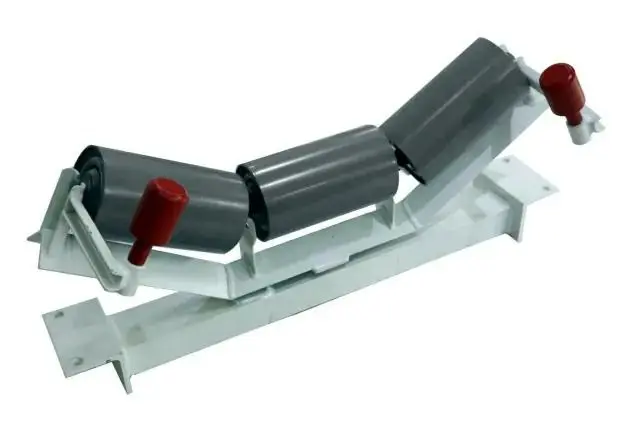

YUFENG Troughing Self-Aligning Idler er et spesielt optimalisert tre-rullers traubærersett eksklusivt utviklet for den lastbærende delen av båndtransportører, designet for å integrere grunnleggende materialstøtte og automatiske beltesentreringsfunksjoner i én enhet. Forskjellig fra faste vanlige trauhjul som kun gir lastbæring uten avvikskorreksjon, ligger dette produktets kjerneinnovasjon i den flytende sentrale dreieforbindelsen mellom øvre rullebrakett og bunnramme, sammen med vertikale anti-avbøyningsstyrevalser installert på begge vingesider.

Når transportbåndet driver til venstre eller høyre under drift, kommer båndkanten i kontakt med den vertikale styrerullen og genererer sidetrykk, og driver hele den øvre traurammen til å rotere 5°–8° rundt den sentrale spindelen. De skrå vingerullene produserer deretter omvendt horisontal trekkraft for å skyve det vandrende beltet tilbake til utstyrets senterlinje, og oppnår kontinuerlig sporing i sanntid uten ekstern kraft eller menneskelig innblanding.

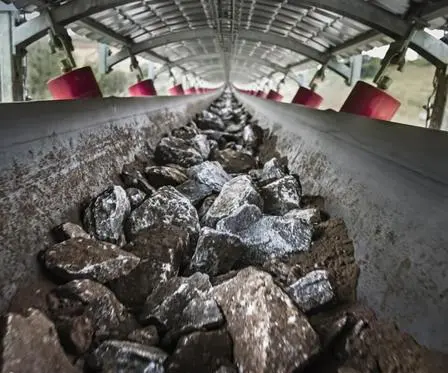

Den tre-valsede traustrukturen danner en stabil V-formet materialbærende overflate, øker lastekapasiteten for bulkmateriale og reduserer sidesøl selv under varierende lastevolum.

Denne løpehjulet passer til alle vanlige transportbånd, inkludert ST-seriens stålsnorbelter og flerlags stoffbelter, som kan brukes for både kortdistanseoverføringslinjer og langdistansetransportsystemer over land med lengder over 2 kilometer.

Den løser perfekt defektene til tradisjonelle faste tomganger, slik som hyppig manuell justering, alvorlig beltekantslitasje og hyppige nødavstengninger utløst av fullstendig belteavsporing, og blir en obligatorisk standardtilpasning for faste transportlinjer for middels og tunge industrielle.

Materialvalg og produksjonshåndverk

1. Ramme og grunnmateriale

Hele støtterammen, den øvre rullebraketten og den faste basen bruker Q235B varmvalset karbonstål med platetykkelse fra 4 mm til 8 mm. Sveising bruker blandet gass skjermet buesveising for å eliminere interne sveiseporer og deformasjon; overflatebehandlinger inkluderer elektrostatisk anti-rust spraymaling, varmgalvanisering eller epoksybelegg for kystområder med høy luftfuktighet og korrosive kjemiske anlegg.

Den sentrale dreieakselen bruker 45 # kaldtrukket blankt rundt stål med herding og herding, med høy torsjonsmotstand og lav rotasjonsslitasje for å sikre fleksibel rammedreiing etter tusenvis av timer med kontinuerlig drift.

2. Roller Assembly Craft

Rulleskall er høypresisjons ERW sømløse stålrør med veggtykkelse 3,0–6,0 mm, valgfrie HDPE anti-korrosjonsskall for kjemisk mineraltransport. Interne støtteaksler er presisjonsvendt til konsentrisitet ≤0,7 mm for å minimere løpende vibrasjoner.

Dype sporkulelagre med C3-klaring er installert i begge rulleendene, matchet med tre-trinns kompositt labyrint-nylontetninger pluss interne fettlagringsrom. Litiumbasert antirustsmørefett er forhåndsfylt under montering, og blokkerer støv, slurry og regnvannsinfiltrasjon for å unngå lagerfastkjøring og rustfeil. Vingeruller kan tilpasses med gummilagring for håndtering av våt materiale med høy friksjon.

3. Hele maskinens inspeksjonsprosess

Hver ferdig YUFENG Troughing Selvjusterende Idler fullfører full fabrikktesting før forsendelse, som dekker rullerotasjonsmotstandstest, svingrotasjonsfleksibilitetstest, lagervannsnedsenkingstetting, rammelastdeformasjonstest og antirustbeleggs adhesjonstest. Ukvalifiserte produkter elimineres ved hver produksjonsnode for å opprettholde konsistent batchytelse for utenlandske prosjektanskaffelser.

Data for sammenligning av arbeidsprinsipp og ytelsestest

1. Automatisk sentreringslogikk

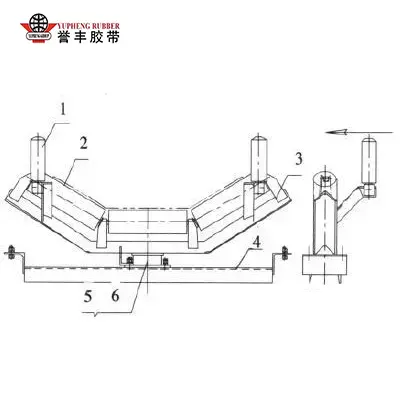

Sporingsmekanismen fungerer på ren mekanisk friksjonstransmisjon uten elektroniske eller hydrauliske hjelpedeler. Under normal balansert belastning forblir tomgangsrammen i nøytral posisjon, og tre trauvalser støtter jevnt transportbåndet og bulkmaterialet. Så snart ujevn materialmating, sidevind eller remspenningsinkonsekvens forårsaker sideveis drift, presser båndkanten den vertikale sidestyrerullen, og overfører horisontal kraft til den øvre brakettenheten.

Braketten roterer rundt den sentrale pivoten, og vipper vingerullen på avvikssiden fremover for å skape en sentripetal friksjonskraft motsatt av beltets vandringsretning. Etter at beltet returnerer til midten, gjenoppretter den balanserte friksjonen tomgangshjulet til sin nøytrale tilstand, og danner en lukket sløyfe i sanntidskorreksjon gjennom hele utstyrets drift. De vertikale styrerullene fungerer også som endestopper for å forhindre fullstendig beltavsporing under ekstreme avviksforhold.

2. Feltkontrasttestdata vs. ordinær fast bunnløper

En seks måneders kontinuerlig sporingstest ble fullført på en 1200 mm bred kullgruvetransportlinje for å kvantifisere ytelsesgap:

Testresultater bekrefter at installasjon av YUFENG Troughing Self-Aligning Idler med 30-meters intervaller langs transportbåndet drastisk reduserer driftstap og arbeidsinnsats for bulkmaterialebedrifter.

Søknadssaker for ekte industri

Denne tomgangsserien har stabile støtteposter i flere oversjøiske tunge industriprosjekter, med verifiserbare langsyklusdriftsdata på tvers av gruve-, havne-, sement- og metallurgisektorer.

Tilfelle 1: Sørøst-asiatisk kullgruvetransportlinje med åpen gruve

Et 1,8 km fast transportørsystem på mellomlang avstand som transporterer råkull tok i bruk vår YUFENG Troughing Selvjusterende Idler for alle bærende sidesporingsposisjoner, som opererer under lokal høy luftfuktighet, tungt støv og varierende vindforhold.

Etter tre år med kontinuerlig 24-timers drift viser tomgangsrammene ingen rustdeformasjon, rullene roterer jevnt uten at lageret setter seg fast, og hovedtransportbåndet av ståltråd opprettholder stabil sentrering uten riving av kantene eller søl av store arealer. Kunden kansellerte to heltidsansatte vedlikeholdsmedarbeidere som opprinnelig ble tildelt daglig beltekorrigeringsarbeid, og oppnådde åpenbare besparelser på arbeidsutgifter.

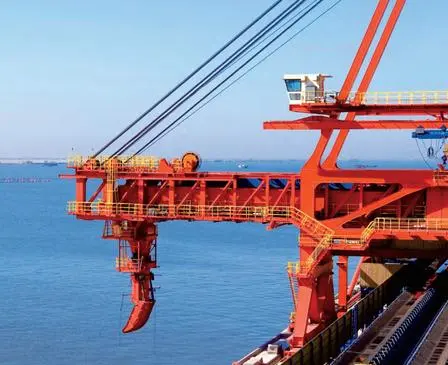

Case 2: European Coastal Port Bulk Ore Handling Terminal

Havnens 1400 mm brede malmavlastningstransportør står overfor sterk sidevindsinterferens året rundt, noe som tidligere forårsaket hyppig beltevandring med standard faste mellomhjul. Etter ettermontering av den selvjusterende bunnhjulsenheten, er vindindusert avvik fullstendig eliminert. Den galvaniserte rammen og flertrinns tetningsvalsene tilpasser seg kystsalttåkekorrosjon, og utvider komponentutskiftingssyklusene fra 6 måneder til 24 måneder.

Ytterligere mainstream-applikasjonsscenarier inkluderer innenlandske sementklinker-transportlinjer, jernmalmmetallurgi-lagertransportører og tilslagssystemer for knusing av steinbrudd, med konsekvente tilbakemeldinger fra kunder om stabil gjennomføringsytelse og ultralav feilprosent. Driftsbilder på stedet og fullstendige prosjektreferansedokumenter kan leveres for kjøperevaluering på forespørsel.

Komplette produkttekniske spesifikasjonsparametre

Kjernefordeler og hvorfor velge YUFENG Troughing Selvjusterende Idler

Automatisk mekanisk beltesporing

Den flytende dreierammen reagerer automatisk på beltebevegelser, og hjelper til med å opprettholde sentrert drift uten hyppig manuell justering og reduserer rutinemessig vedlikeholdsarbeid.

Forbedret forsegling og miljøbeskyttelse

Flerlags labyrinttetninger hjelper til med å forhindre at støv, slurry og regnvann kommer inn i lagersammenstillingen, noe som gjør mellomhjulet egnet for krevende miljøer for gruvedrift, havne- og sementtransport.

Stabil traustøtte og avviksbeskyttelse

Tre-rullers traustruktur gir stabil støtte for bulkmaterialer, mens vertikale styreruller bidrar til å begrense overdreven beltebevegelse og reduserer risikoen for belteavsporing og kantskader.

Fleksibel spesifikasjonstilpasning

YUFENG støtter tilpassede bunnvinkler, rullediametre og rammebehandlinger for å passe ulike transportbåndbredder, belastningsforhold og beltekonstruksjoner, inkludert ståltråd og stofftransportbånd.

Standardisert produksjon og full inspeksjon

Hver selvjusterende styreenhet gjennomgår systematisk produksjon og ytelsesinspeksjon før forsendelse. Konsekvent fabrikkkvalitet bidrar til å redusere utskiftningsfrekvensen og forbedre påliteligheten for utenlandske transportbåndprosjekter.

Lavere totale driftskostnader

Ved å redusere beltekantslitasje, manuelt innrettingsarbeid, uventet nedetid og vedlikeholdskrav, hjelper YUFENG selvjusterende løpehjul å senke de langsiktige driftskostnadene for bulkmaterialetransportsystemer.

Fabrikkdirekte teknisk støtte

YUFENG driver komplette valsebehandlings- og testfasiliteter og tilbyr parameterkonsultasjon, tegningstilpasning, fabrikkdirekte forsyning og teknisk veiledning etter installasjon for bulkmaterialhåndteringsprosjekter.

Ofte stilte spørsmål

Spørsmål 1: Hva er kravet til installasjonsavstand for YUFENG Troughing Self-Aligning Idler på transportbånd?

A1: For generell middels last gruvedrift og sementtransportører, installer ett sett hver 30. meter langs bærestrengen. For langdistanse landtransportører eller havneutstyr med sterk sidevindsinterferens, forkort intervallet til 15–20 meter, og arranger i tillegg ett sett 15 meter unna hode- og haleremskiver for å korrigere belteavvik under overgangsflate trauseksjoner.

Spørsmål 2: Kan denne løpehjulet ettermonteres på eksisterende gamle transportbåndsystemer uten større rammemodifikasjoner?

A2: Ja. Standard dimensjoner for bunnmonteringshull følger universelle TD75- og DTII-standarder for transportbånd, og erstatter direkte originale faste bunnhjul uten å kutte eller bore på nytt i hovedtransportbåndet. For gammelt utstyr som ikke er standard, tilbyr vi skreddersydde tegninger for bunnbrakett for å matche eksisterende installasjonsstørrelser, og støtter sømløs ettermonteringstransformasjon.

Q3: Hvilke rutinemessige vedlikeholdsoperasjoner kreves for YUFENG Troughing Self-Aligning Idler?

A3: Daglig inspeksjon krever kun visuelle kontroller for fastkjøring av ruller, slitasje på styrerullens overflate og avskalling av rammebelegg. Gjennomfør en kvartalsvis rengjøring av støv- og materialeopphopning rundt den sentrale dreieakselen for å garantere fleksibel rotasjon. Det ferdigfylte lagersmørefettet varer 12–18 måneder under normale arbeidsforhold; tilleggssmøring er kun nødvendig for kontinuerlig drift med høy temperatur.

Slitte ruller kan demonteres individuelt og erstattes uten å fjerne hele tomgangsrammen, noe som forenkler vedlikeholdsarbeidet betydelig.

Q4: Hvilke spesialtilpassede versjoner kan produseres for ekstreme arbeidsforhold?

A4: Vi støtter flere tilpassede oppgraderinger: HDPE anti-korrosjonsrulleskall for kjemisk mineral- og saltmaterialetransport; tykke gummivalser med etterslepende vinge for håndtering av våt klebrig malm; fulle varmgalvaniserte rammer for kystsalttåkemiljøer; høytemperaturbestandige lagre for sementklinkertransportlinjer som fungerer over 70 ℃; og kraftige forsterkede rammer for ultrabrede 1800–2000 mm brede transportører med høy tonnasje.

Kontakt oss

Hvis ditt industriprosjekt for gruve-, havne-, sement- eller metallurgi krever stabil, lite vedlikehold YUFENG Troughing Self-Aligning Idler for å løse vedvarende problemer med transportbåndavvik, vennligst send transportbåndets bredde, nødvendig rullediameter og arbeidstilstandsparametere på stedet til salgsteamet vårt umiddelbart.

Vi kan tilby gratis standardproduktprøver, detaljerte tekniske tegninger og det siste tilbudet på fabrikken innen 24 arbeidstimer, og levere pålitelige mekaniske sporingskomponenter for å redusere de langsiktige driftskostnadene for transportbånd.
